Astrex AstroFlow Насосная группа AstroFlow UC DN25 без насоса A66931EA

0 отзывов

На складе

Astrex AstroFlow Насосная группа AstroFlow UC DN25 без насоса A66931EA

Увеличить

18 700 ₽

Артикул: A66931SH

Код товара: 1234

Доставка на дом: от 500 ₽
Самовывоз, бесплатно

Краткие характеристики - Astrex AstroFlow Насосная группа AstroFlow UC DN25 без насоса A66931EA

Характеристики

Вид товара: Насосная группа
Диаметр подключения, дюйм: 1 1/2"
Монтаж: На распределительном коллекторе или отдельно
Насос: Astrex GTA 25-8
Особенности: с насосом
Производитель: Astrex
Пропускная способность Kvs, м3/ч: 6,2

Все характеристики

С этим товаром рекомендуют

Описание - Astrex AstroFlow Насосная группа AstroFlow UC DN25 без насоса A66931EA

Astrex AstroFlow UC DN25 A66911EA — готовая прямая насосная группа быстрого монтажа, предназначенная для организации контура отопления без смешения теплоносителя. Модель используется в тех случаях, когда теплоноситель должен поступать к потребителю непосредственно от источника тепла без дополнительного регулирования температуры. Насос в комплект не входит, поэтому его можно подобрать отдельно в соответствии с расчетными параметрами конкретной системы.

Группа поставляется в собранном виде и объединяет необходимые элементы гидравлической обвязки в компактном модуле. Такое решение упрощает монтаж котельной, сокращает количество отдельных соединений и позволяет аккуратно организовать отдельный отопительный контур.

Основные преимущества

* Прямой контур без смешения — теплоноситель поступает к потребителю без подмешивания обратной воды.

* Исполнение без насоса — циркуляционный насос подбирается отдельно под требуемые напор и расход.

* Быстрый монтаж — основные элементы уже объединены в готовый заводской узел.

* DN25 — оптимальный типоразмер для широкого спектра отопительных контуров.

* Пропускная способность Kvs 7,8 м³/ч.

* Тепловая мощность до 41 кВт при ΔT = 20 °C или до 21 кВт при ΔT = 10 °C.

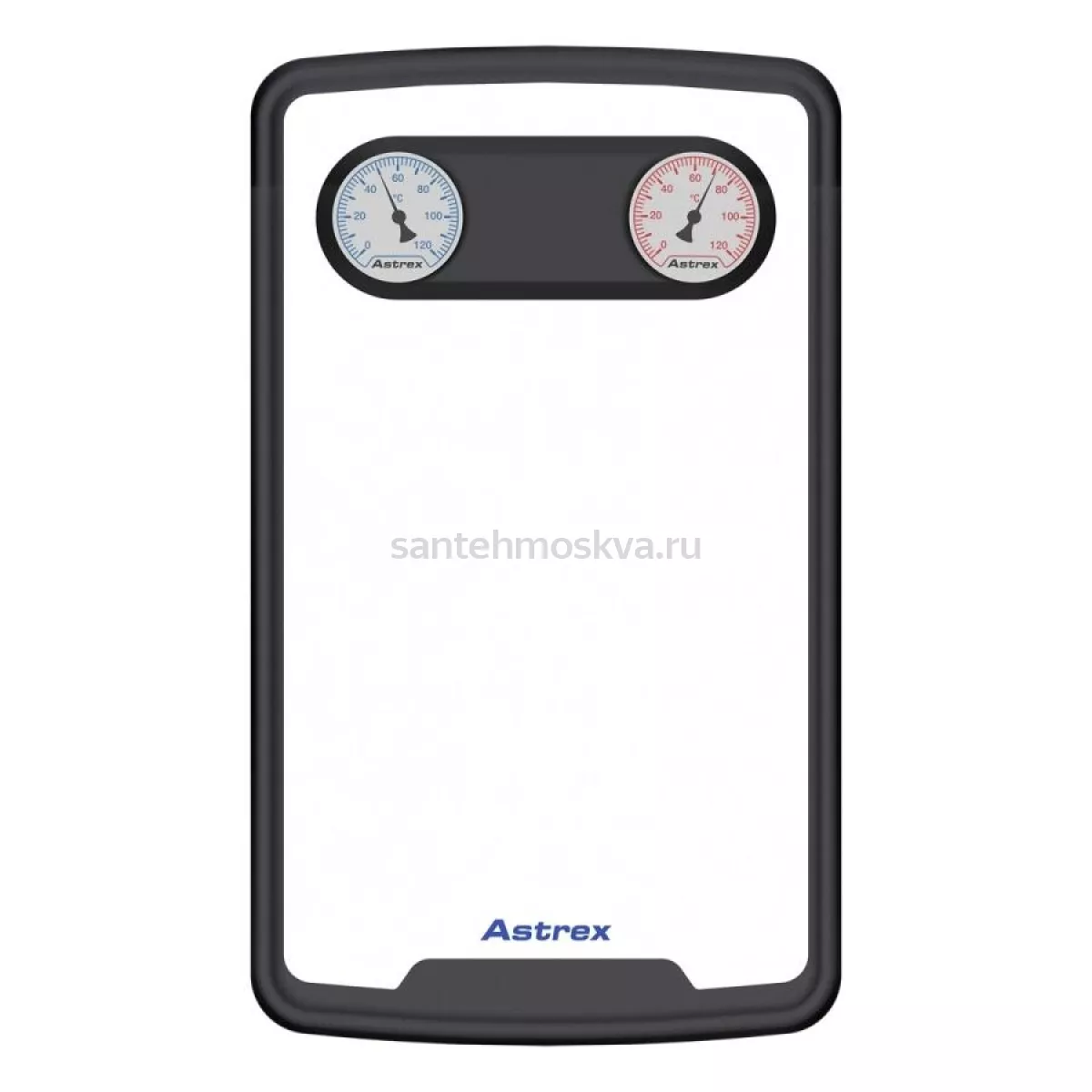

* Термометры на подающей и обратной линиях позволяют контролировать температуру теплоносителя.

* Встроенный обратный клапан предотвращает нежелательное движение теплоносителя в обратном направлении.

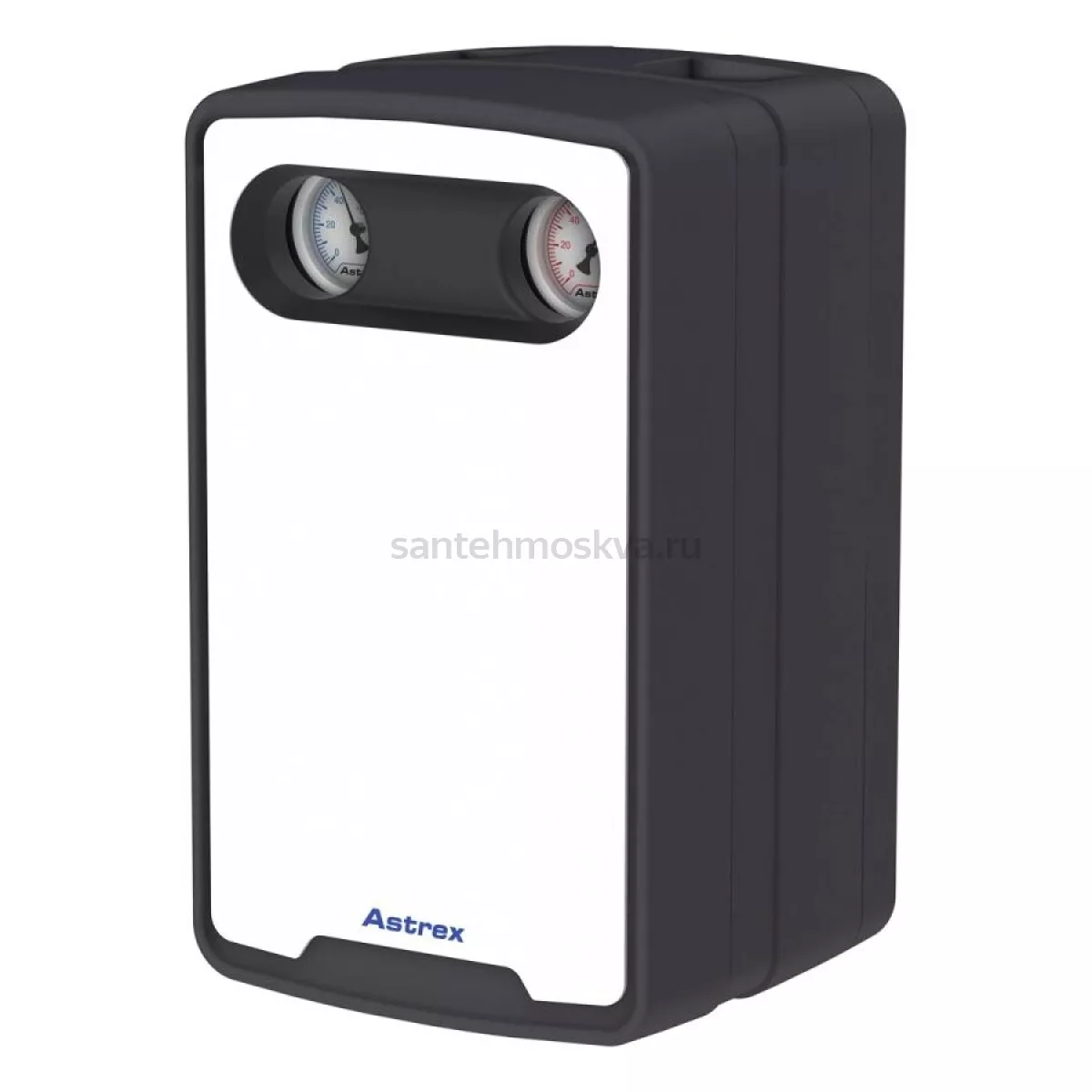

* Теплоизоляция EPP уменьшает теплопотери и защищает элементы группы.

* Латунная арматура CW617N рассчитана на эксплуатацию в отопительных системах.

* Межосевое расстояние 125 мм соответствует стандарту модульных систем быстрого монтажа.

* Возможен настенный монтаж или установка на совместимый распределительный коллектор.

Где применяется

AstroFlow UC DN25 подходит для контуров, где не требуется отдельное смешение и регулирование температуры теплоносителя. В частности, насосная группа может использоваться для:

* радиаторного отопления;

* подключения бойлера косвенного нагрева;

* загрузки буферной емкости;

* контуров вентиляционных и приточных установок;

* отдельных прямых отопительных контуров котельной.

Для теплого пола или других низкотемпературных систем, где требуется регулировать температуру подачи путем смешения, предназначены уже смесительные группы AstroFlow MC.

Конструкция

Группа оснащена верхними подключениями к потребляющему контуру с внутренней резьбой 1”. Нижняя часть предназначена для подключения к котельному коллектору и имеет резьбу 1 1/2” НР с плоским уплотнением. Посадочное место для циркуляционного насоса рассчитано на насос с монтажной длиной 180 мм, подключение — 1 1/2”.

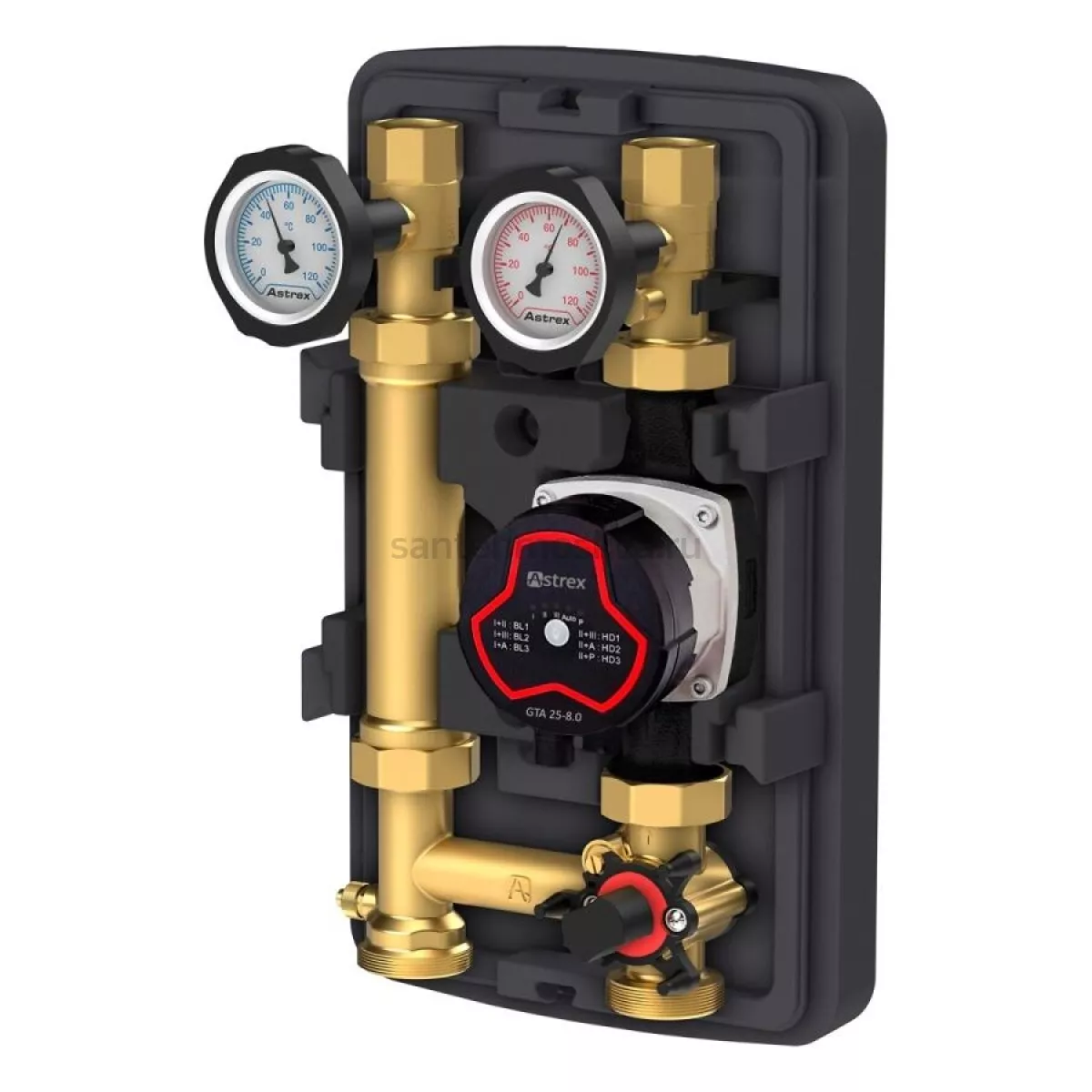

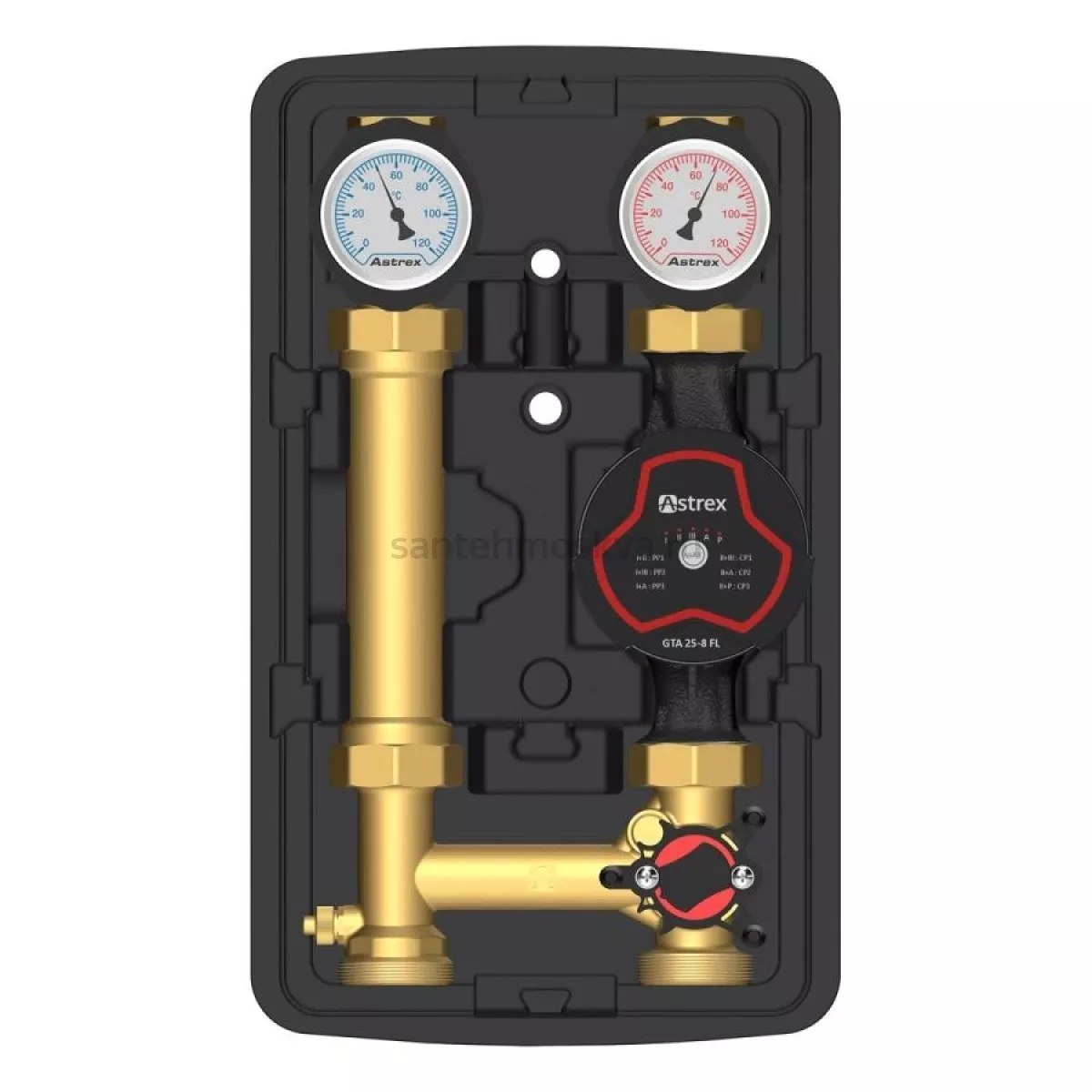

В состав конструкции входят шаровые краны, контактные термометры, обратный клапан, соединительные элементы и теплоизоляционный кожух. Предусмотрено также место для установки погружного температурного датчика с резьбой M10×1.

Технические характеристики

Параметр Значение

Бренд Astrex

Серия AstroFlow

Модель UC DN25

Артикул A66911EA

Тип Прямая насосная группа

Исполнение Без смесителя, без насоса

Назначение Контур без смешения

Номинальный диаметр DN25

Верхнее подключение 1” ВР

Нижнее подключение 1 1/2” НР

Подключение насоса 1 1/2”

Монтажная длина насоса 180 мм

Межосевое расстояние 125 мм

Максимальная тепловая мощность при ΔT 20 °C 41 кВт

Максимальная тепловая мощность при ΔT 10 °C 21 кВт

Kvs 7,8 м³/ч

Максимальное рабочее давление 6 бар

Максимальная температура 110 °C

Шкала термометров 0–120 °C

Теплоноситель Вода / водно-гликолевые смеси

Материал арматуры Латунь CW617N

Теплоизоляция EPP

Насос в комплекте Нет

Параметры тепловой мощности и Kvs подтверждаются технической документацией AstroFlow; производитель указывает для A66911EA 41 кВт при ΔT 20 °C, 21 кВт при ΔT 10 °C и Kvs 7,8 м³/ч.

Монтаж и эксплуатация

A66911EA рассчитана на установку в модульных системах котельной. Группа может размещаться непосредственно на стене либо устанавливаться на совместимый распределительный коллектор. Отсутствие насоса в комплекте дает возможность подобрать циркуляционное оборудование отдельно — с учетом требуемого расхода, напора и гидравлического сопротивления контура.

Максимальное рабочее давление составляет 6 бар, а допустимая рабочая температура — до 110 °C. В качестве теплоносителя допускается вода и водно-гликолевые смеси; в технических источниках для данной модели указывается допустимая концентрация гликоля до 50%.

Astrex AstroFlow UC DN25 A66911EA — удобное решение для создания прямого отопительного контура без смесительного узла. Заводская сборка, теплоизоляция, термометры, запорная арматура и обратный клапан позволяют значительно упростить обвязку котельной, а исполнение без насоса дает свободу выбора циркуляционного оборудования под конкретную гидравлическую систему.

Характеристики - Astrex AstroFlow Насосная группа AstroFlow UC DN25 без насоса A66931EA

Технические характеристики

Вид товара	Насосная группа
Диаметр подключения, дюйм	1 1/2"
Монтаж	На распределительном коллекторе или отдельно
Насос	Astrex GTA 25-8
Особенности	с насосом
Производитель	Astrex
Пропускная способность Kvs, м3/ч	6,2
Рабочее давление	6 бар
Страна	Россия
Тип товара	Насосная группа
Серия	UC
Материал	сталь; латунь; EPP теплоизоляция
Резьба	1 1/2"
Артикул	A66931SH
Коллекция	AstroFlow
