Клапан для подключения расширительного бака AFRISO 3/4'' ASK

0 отзывов

На складе

Клапан для подключения расширительного бака AFRISO 3/4'' ASK

Увеличить

2 000 ₽

Артикул: 77 924

Код товара: 48989

Ближайшая доставка завтра , от 500 ₽
Самовывоз сегодня, бесплатно

Краткие характеристики - Клапан для подключения расширительного бака AFRISO 3/4'' ASK, 77 924

Характеристики

Давление, бар: 10
Материал корпуса: латунь
Применение: Для подключения расширительного бака
Страна: Германия
Тип товара: Клапан
Артикул: 77 924
Макс. рабочая температура, °C: 120

Все характеристики

С этим товаром рекомендуют

Описание - Клапан для подключения расширительного бака AFRISO 3/4'' ASK, 77 924

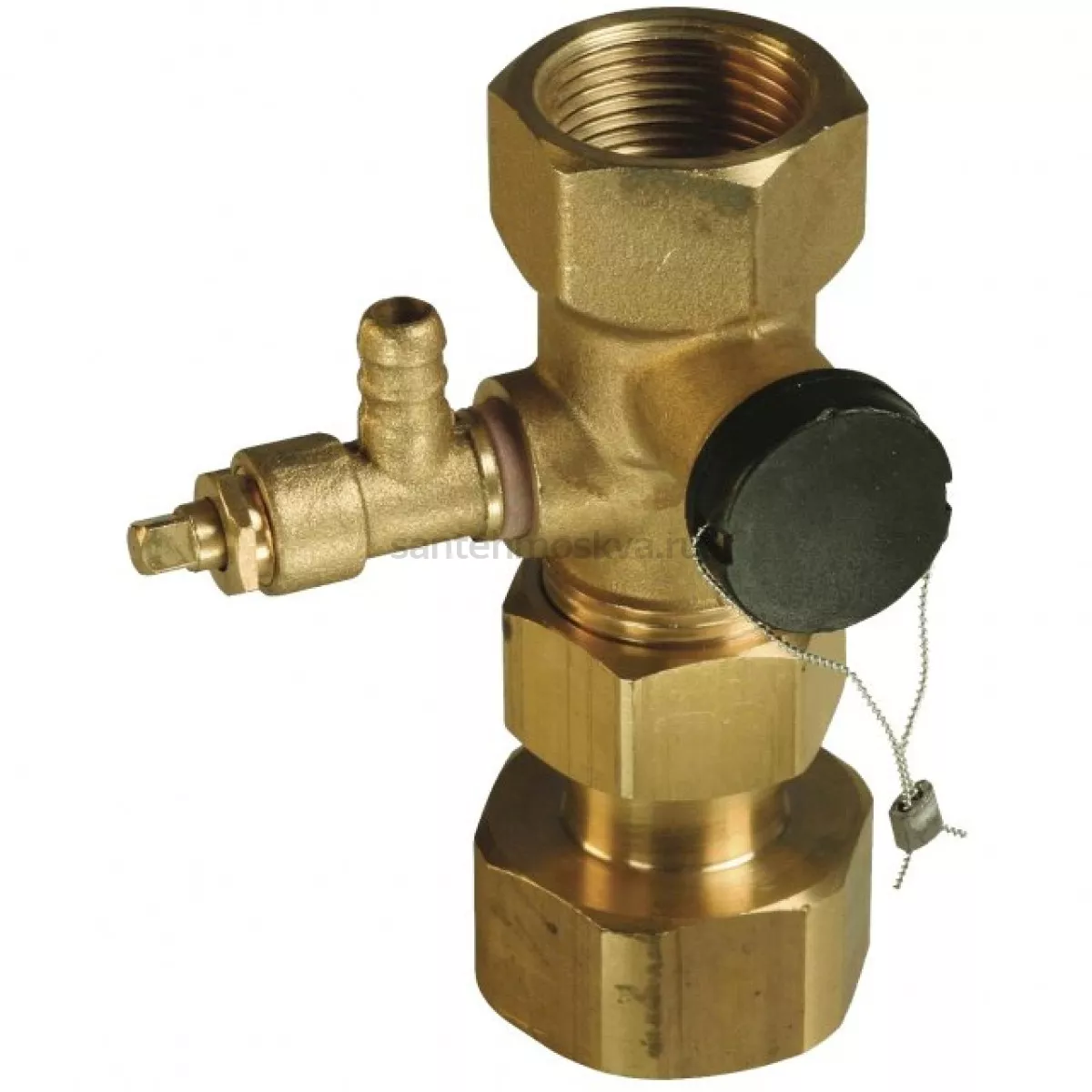

Быстроразъемное соединение ASK для расширительного бака с контрольным клапаном, 2×ВР 3/4”

Быстроразъемное соединение ASK предназначено для подключения мембранных расширительных баков в закрытых системах отопления, охлаждения и бытового водоснабжения. Устройство значительно облегчает обслуживание бака, позволяя проводить работы без слива теплоносителя и минимизируя время простоя системы.

Соединение включает встроенный контрольный клапан, запорный механизм с пломбируемым колпачком и быстросъемное соединение с гайкой — что обеспечивает полную безопасность, надежность и удобство эксплуатации.

Область применения

• Закрытые системы отопления

• Системы охлаждения

• Системы бытового водоснабжения

• Установка осуществляется между расширительным трубопроводом и мембранным баком

Устройство позволяет проводить замену или обслуживание расширительного бака, не выводя всю систему из работы и не сливая теплоноситель.

Конструктивные особенности

• Корпус изготовлен из высококачественной латуни

• Встроенный контрольный клапан

• Встроенный запорный клапан с защитным колпачком и пломбой

• Быстросъемное соединение с гайкой для удобного демонтажа бака

• Поставляется с уплотнительной прокладкой

Технические характеристики

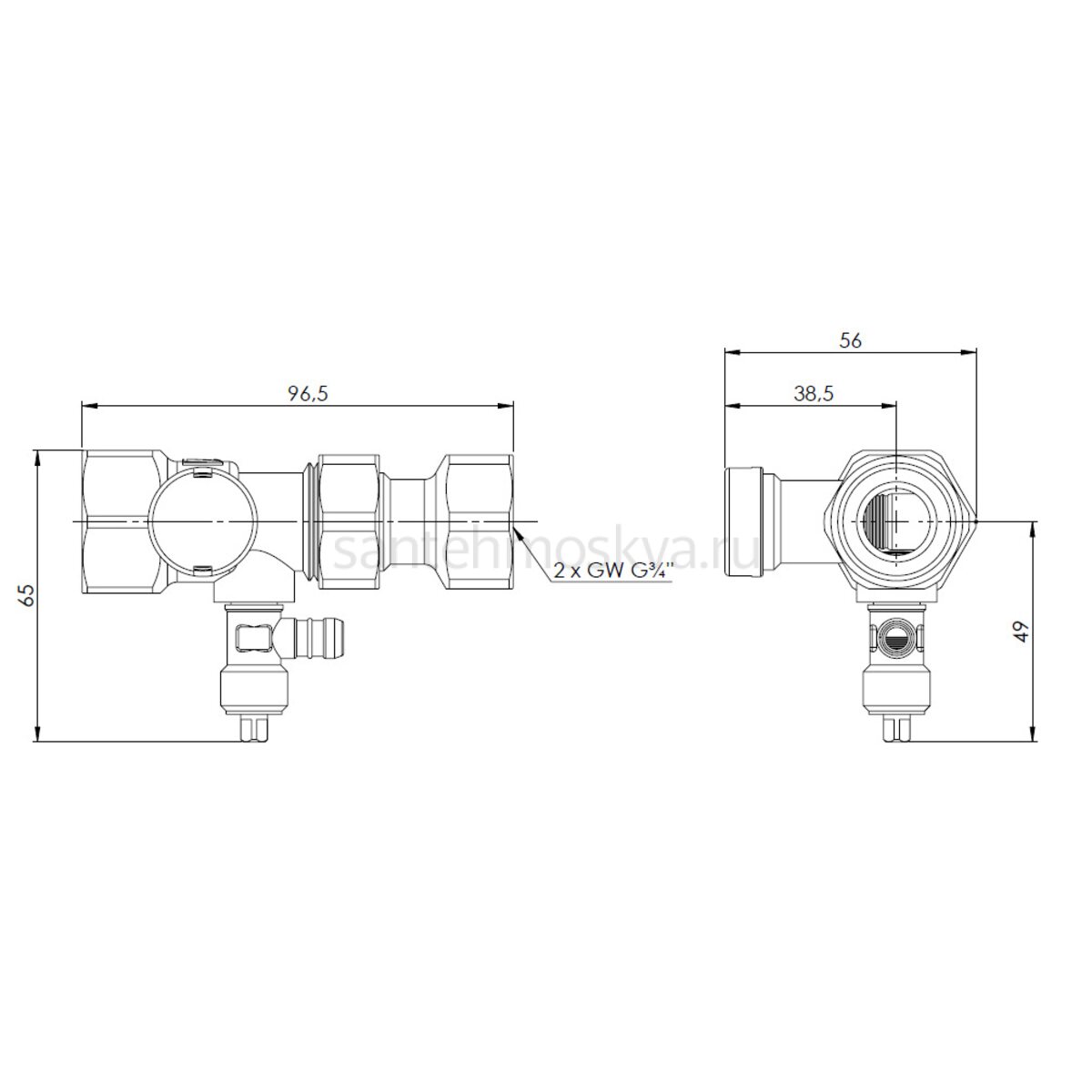

• Подключения: 2 × ВР 3/4”

• Максимальное давление теплоносителя: 10 бар

• Максимальная температура: 120 °C

• Тип теплоносителя: вода или водно-гликолевая смесь (до 50% гликоля)

Правильная установка

1. Вкрутить дренажный кран (B) с резьбой ¼” в корпус контрольного клапана (A), направив сливной канал вниз.

2. Установить клапан на трубу между системой и расширительным баком.

3. Прикрутить быстросъемный клапан (D) к расширительному баку.

4. Соединить контрольный клапан (A) с быстросъемным (D) через полумуфту, используя плоскую прокладку.

5. Полностью открыть запорный клапан и установить черный колпачок, закрепив его пломбой (C).

Запрещено нарушать пломбу или закрывать запорный клапан в ходе нормальной эксплуатации.

Техническое обслуживание бака

1. Сорвать пломбу и закрыть запорный клапан (C).

2. Осторожно открыть дренажный кран (B), учитывая возможное наличие горячей воды.

3. После сброса давления открутить быстросъемный клапан (D) и снять бак.

4. Выполнить обслуживание или замену расширительного бака (E).

5. Установить бак обратно, прикрутив клапаны в обратной последовательности.

6. Закрыть дренажный кран и снова открыть запорный клапан.

7. При необходимости восполнить потерянный объем воды в системе.

Гарантия

Производитель предоставляет 36 месяцев гарантии со дня покупки при условии соблюдения инструкции по монтажу и эксплуатации.

Гарантия аннулируется при внесении изменений в конструкцию или неправильной установке.

Если вам понадобится помощь, мы с радостью ответим по адресу info@santehmoskva.ru или по телефону +7 (495) 205-20-76.

Характеристики - Клапан для подключения расширительного бака AFRISO 3/4'' ASK, 77 924

Технические характеристики

Давление, бар	10
Материал корпуса	латунь
Применение	Для подключения расширительного бака
Страна	Германия
Тип товара	Клапан
Артикул	77 924
Макс. рабочая температура, °C	120
