Комплект коллектора на 2 контура для тёплого пола Tim с расходомерами + циркуляционный насос 25/6-130 + смесительный узел

Описание - Комплект коллектора на 2 контура для тёплого пола Tim с расходомерами + циркуляционный насос 25/6-130 + смесительный узел

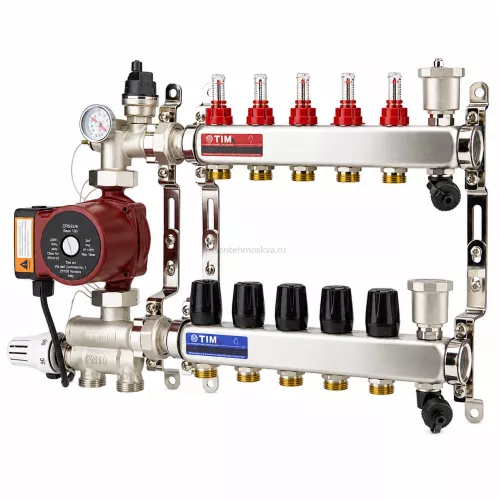

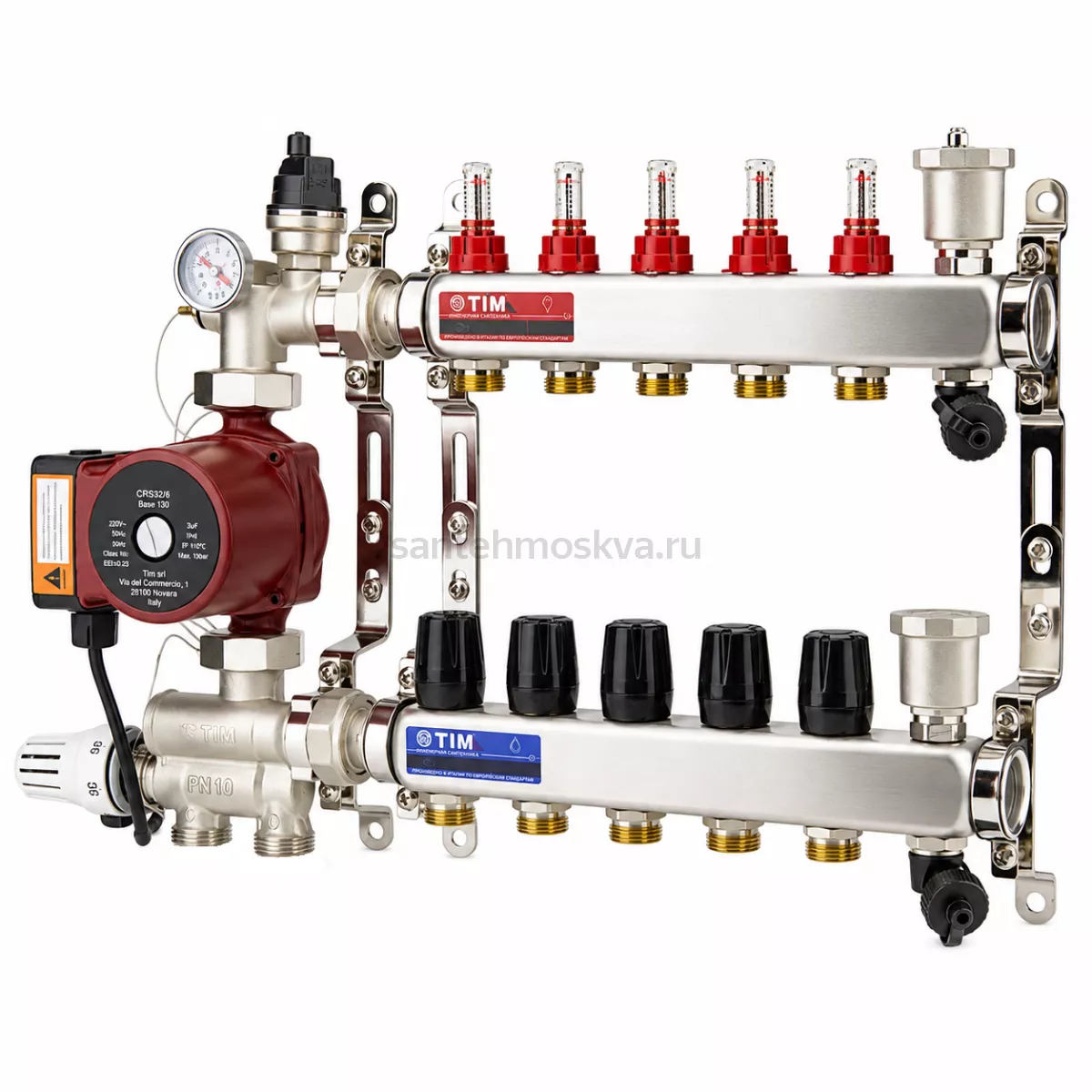

Коллектор TIM KCS5002 из нержавеющей стали с расходомерами в комплекте с насосной группой TIM JH-1036 и циркуляционным насосом AquaTIM AM-XPS25-6-130 представляет собой готовый комплект для организации и регулирования системы водяного теплого пола на два отопительных контура.

Коллектор KCS5002 рассчитан на подключение двух независимых контуров теплого пола. Корпус выполнен из нержавеющей стали. На подающем коллекторе установлены два расходомера, с помощью которых можно контролировать и регулировать расход теплоносителя через каждую петлю. Это позволяет выполнить гидравлическую балансировку системы и добиться равномерного прогрева обоих контуров.

Основное подключение коллектора имеет размер 1 дюйм, подключения отопительных контуров — 3/4 дюйма с соединением Евроконус. Межосевое расстояние между выходами составляет 50 мм. Коллектор предназначен для систем с принудительной циркуляцией и может использоваться с водой и подходящими гликолевыми теплоносителями. Для данной серии указываются рабочее давление до 6 бар и рабочая температура в зависимости от исполнения до 70–80 °C.

Насосно-смесительный узел TIM JH-1036 предназначен для подготовки теплоносителя необходимой температуры для системы теплого пола. Его основная задача — смешивать горячий теплоноситель от источника отопления с более холодным теплоносителем, возвращающимся из контуров теплого пола. Благодаря этому в контуры пола поступает теплоноситель с подходящей температурой, что защищает систему от перегрева и обеспечивает комфортный режим работы.

JH-1036 рассчитан на регулирование температуры во вторичном контуре примерно в диапазоне от 20 до 60 °C. Узел предназначен для совместной работы с коллекторными группами теплого пола и циркуляционным насосом.

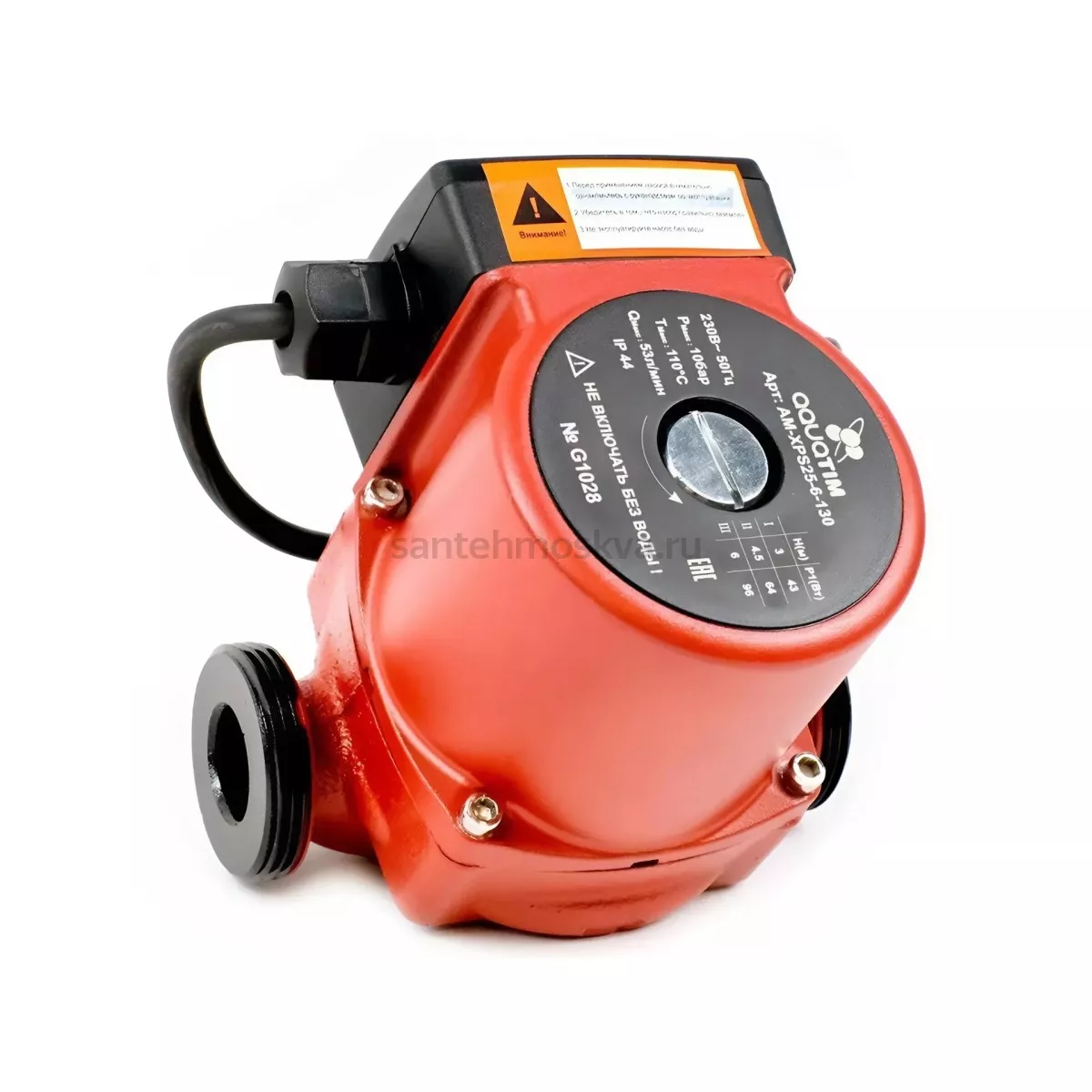

В комплекте используется циркуляционный насос AquaTIM AM-XPS25-6-130. Это насос с присоединительным размером 25 мм и монтажной длиной 130 мм. Максимальный напор насоса соответствует классу 6 м. Насос обеспечивает принудительную циркуляцию теплоносителя через насосно-смесительный узел и отопительные контуры.

Совместная работа компонентов происходит следующим образом. Нагретый теплоноситель поступает от котла или другого источника тепла в насосно-смесительный узел JH-1036. Узел смешивает его с обратным теплоносителем от теплого пола и формирует поток необходимой температуры. Циркуляционный насос AquaTIM AM-XPS25-6-130 обеспечивает движение теплоносителя через смесительный узел и коллектор. После этого теплоноситель распределяется по двум контурам KCS5002. Расходомеры позволяют настроить необходимый расход через каждую петлю. Охлажденный теплоноситель возвращается в обратный коллектор и далее снова поступает в смесительный узел.

Такое решение позволяет объединить в одном комплекте основные элементы управления небольшим участком водяного теплого пола: распределительный коллектор, расходомеры, насос, смесительный узел и элементы подключения.

Основные характеристики комплекта: коллектор TIM KCS5002, количество контуров — 2, материал коллектора — нержавеющая сталь, основное подключение — 1 дюйм, подключения контуров — 3/4 дюйма, соединение контуров — Евроконус, межосевое расстояние — 50 мм, количество расходомеров — 2, насосно-смесительный узел — TIM JH-1036, циркуляционный насос — AquaTIM AM-XPS25-6-130, монтажная длина насоса — 130 мм, максимальный напор насоса — 6 м.

Комплект TIM KCS5002 + JH-1036 + AM-XPS25-6-130 подходит для небольших систем водяного теплого пола с двумя независимыми петлями. Он позволяет регулировать температуру теплоносителя, обеспечивать его принудительную циркуляцию, отдельно настраивать расход каждого контура и поддерживать равномерный прогрев напольного покрытия.

Главными преимуществами комплекта являются готовое комплексное решение, нержавеющий коллектор, два встроенных расходомера, регулируемый насосно-смесительный узел, циркуляционный насос AquaTIM, возможность гидравлической балансировки контуров и удобное подключение труб через Евроконус.
