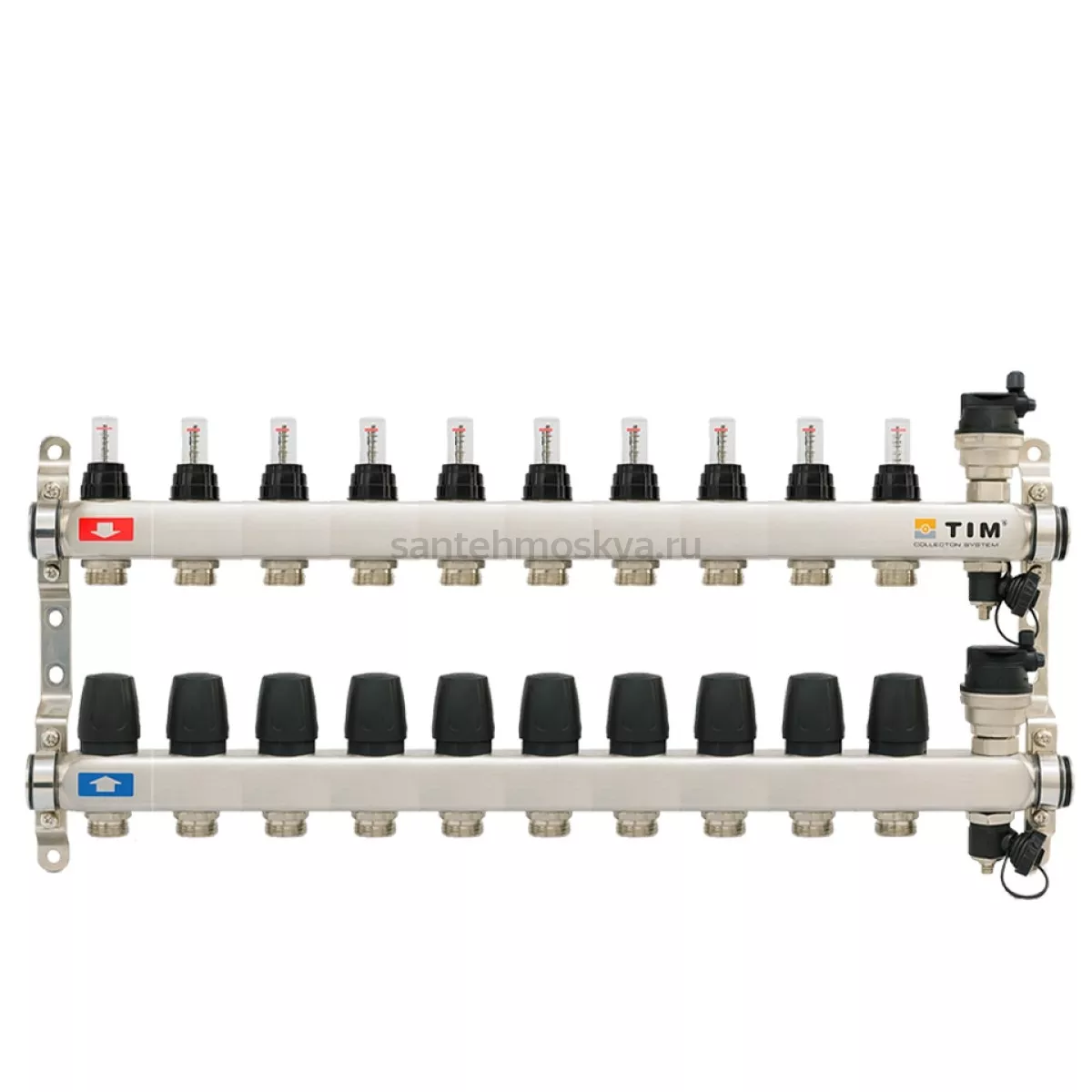

Коллектор Tim из нержавеющей стали на 10 контура с расходомерами KCS5010

Коллектор TIM KCS5010 из нержавеющей стали с расходомерами предназначен для распределения и регулирования теплоносителя в системах водяного отопления, прежде всего в системах водяного теплого пола. Модель рассчитана на подключение десяти отдельных отопительных контуров, каждый из которых можно независимо регулировать по расходу теплоносителя.

Коллекторная группа состоит из подающего и обратного коллекторов. На подающей части установлены десять расходомеров, которые позволяют визуально контролировать и регулировать поток теплоносителя через каждый отопительный контур. Это дает возможность выполнить гидравлическую балансировку системы и обеспечить равномерный прогрев всех помещений.

Расходомеры особенно важны для теплого пола, поскольку отдельные петли могут иметь разную длину и различное гидравлическое сопротивление. С помощью расходомеров можно настроить необходимый поток через каждый контур, чтобы избежать недостаточного или чрезмерного прогрева отдельных зон.

Корпус коллектора выполнен из нержавеющей стали. Материал устойчив к коррозии, воздействию теплоносителя и подходит для длительной эксплуатации в отопительных системах.

Основное подключение коллектора имеет размер 1 дюйм. Отдельные отопительные контуры подключаются через выходы 3/4 дюйма с соединением типа Евроконус. Межосевое расстояние между выходами составляет 50 мм.

На обратном коллекторе расположены регулирующие термостатические клапаны. При необходимости на них можно установить электротермические сервоприводы с резьбой M30×1,5. Сервоприводы позволяют подключить отдельные контуры к комнатным термостатам и автоматически регулировать температуру в разных помещениях.

TIM KCS5010 подходит для систем водяного теплого пола, радиаторного отопления и других отопительных систем, в которых необходимо распределить теплоноситель между десятью независимыми контурами.

В качестве рабочей среды могут использоваться вода и незамерзающие гликолевые теплоносители. Для данного типа коллектора рабочее давление составляет до 6 бар, а максимальная рабочая температура теплоносителя — до 70 °C. Расходомеры позволяют регулировать поток теплоносителя через каждый контур, обычно в диапазоне от 0,5 до 5 л/мин.

В зависимости от комплектации в состав коллекторной группы могут входить подающий коллектор с расходомерами, обратный коллектор с регулирующими клапанами, автоматические воздухоотводчики, сливные краны, заглушки и металлические кронштейны для крепления. Дополнительные элементы, такие как шаровые краны или сервоприводы, могут приобретаться отдельно.

Основные характеристики TIM KCS5010: производитель TIM, модель KCS5010, материал корпуса — нержавеющая сталь, количество отопительных контуров — 10, основной размер подключения — 1 дюйм, подключения контуров — 3/4 дюйма, тип подключения — Евроконус, межосевое расстояние — 50 мм, количество расходомеров — 10, диапазон регулировки расходомеров — примерно 0,5–5 л/мин, максимальное рабочее давление — 6 бар, максимальная рабочая температура — 70 °C.

Главными преимуществами коллектора являются прочный корпус из нержавеющей стали, возможность подключения десяти независимых контуров, наличие индивидуальных расходомеров, возможность гидравлической балансировки, регулировка потока теплоносителя и возможность автоматизации отдельных контуров с помощью сервоприводов.

TIM KCS5010 является практичным решением для десятиконтурной системы теплого пола. Он позволяет распределять теплоноситель между десятью петлями, контролировать расход каждого контура и настроить систему для равномерного и эффективного прогрева помещений.
