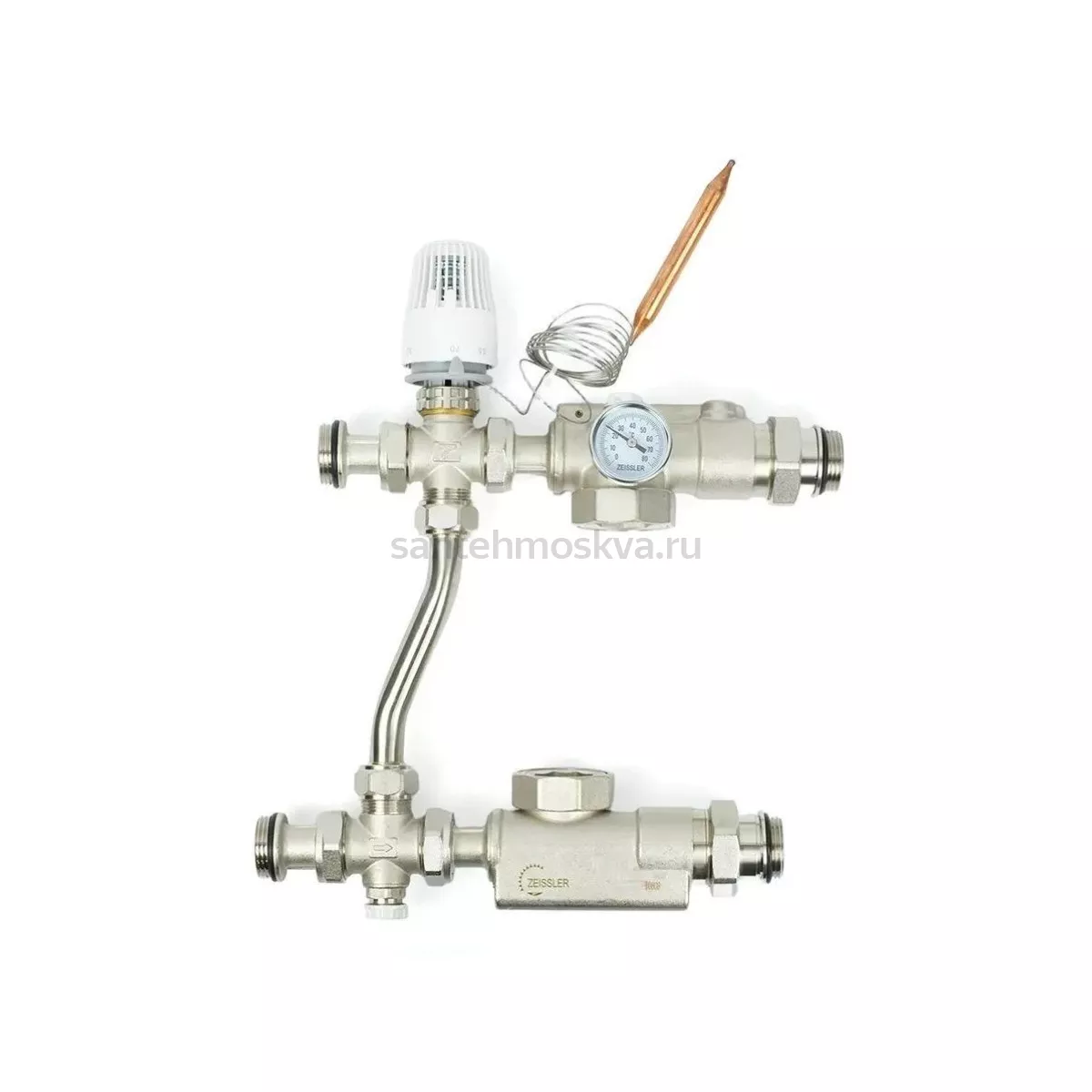

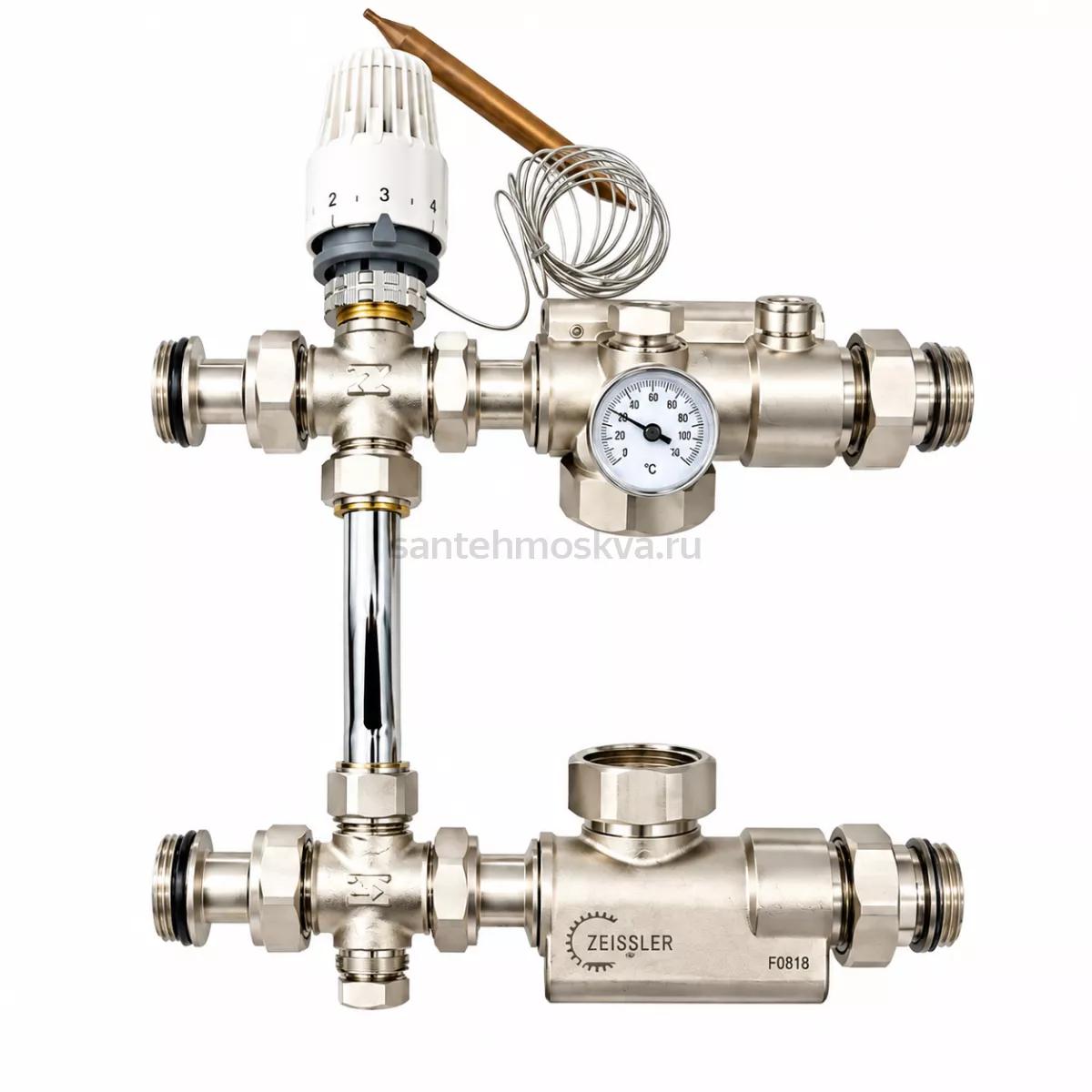

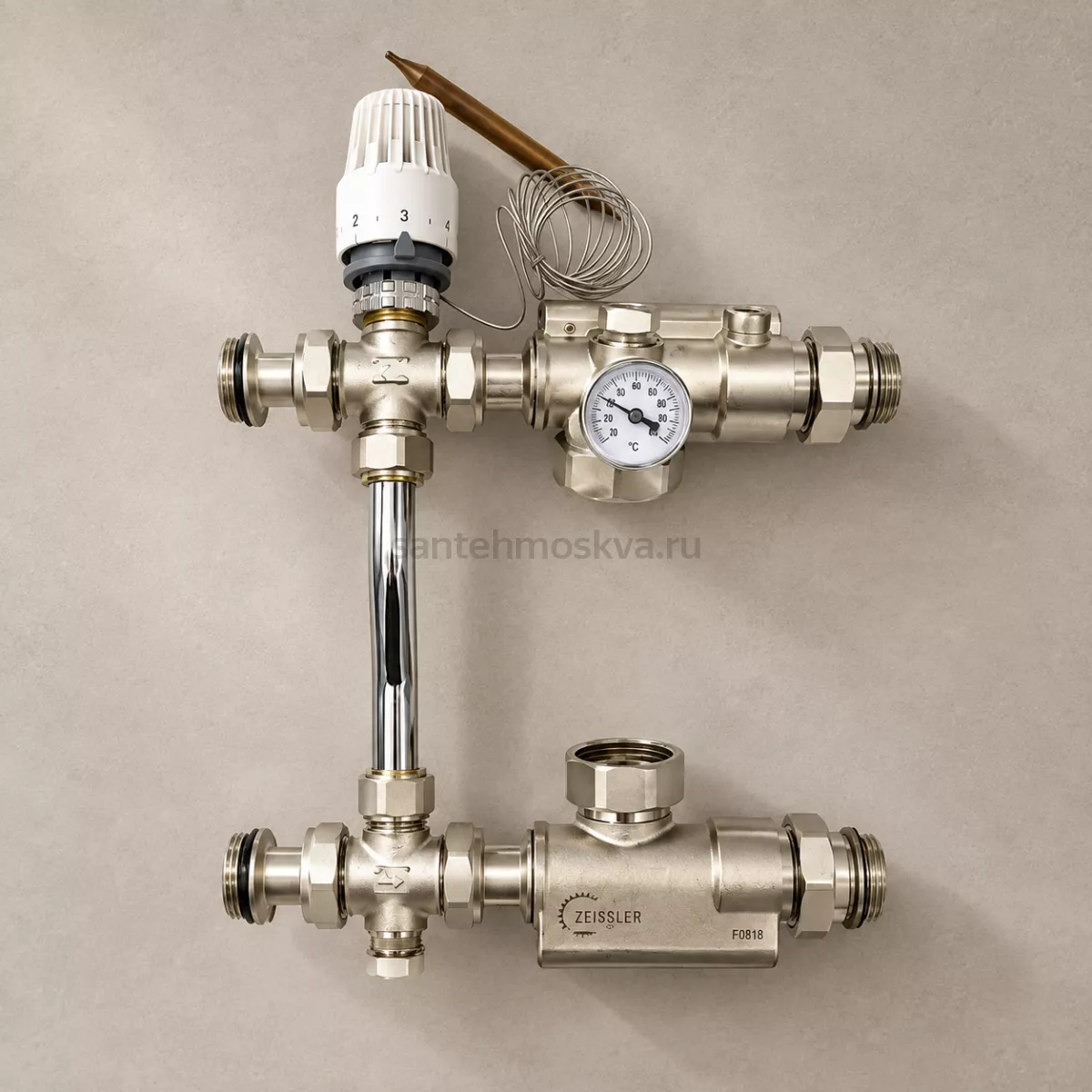

Насосно смесительный узел Zeissler JH-1039 (без насоса)

0 отзывов

На складе

Насосно смесительный узел Zeissler JH-1039 (без насоса)

Увеличить

7 000 ₽

Артикул: JH-1039

Код товара: 1234

Доставка на дом: от 500 ₽
Самовывоз, бесплатно

Краткие характеристики - Насосно смесительный узел Zeissler JH-1039 (без насоса)

Характеристики

Максимальная рабочая температура вторичного контура, °С: 90
Направление: Для квартиры, Для дома
Применение: Теплый пол
Производитель: Tim
Тип товара: Насосно-смесительный узел
Максимальное рабочее давление, бар: 10
Межосевое расстояние, мм: 210

Все характеристики

С этим товаром рекомендуют

Описание - Насосно смесительный узел Zeissler JH-1039 (без насоса)

Насосно-смесительный узел Zeissler JH-1039 предназначен для организации автономной циркуляции теплоносителя в отдельном контуре системы отопления с возможностью регулирования температуры подачи. Узел работает по принципу подмешивания: горячий теплоноситель от котла смешивается с более охлажденной жидкостью, поступающей из обратного контура. Благодаря этому поддерживается заданная температура теплоносителя, поступающего в отопительный контур.

Модель JH-1039 подходит для систем, где требуется независимая циркуляция и точная регулировка температуры теплоносителя. При этом циркуляционный насос в комплект поставки не входит и приобретается отдельно.

Преимущества Zeissler JH-1039

* Смесительная схема с регулировкой температуры — позволяет смешивать горячий теплоноситель от котла с охлажденным теплоносителем из обратки.

* Автономная циркуляция — обеспечивает работу отдельного отопительного контура независимо от основной циркуляции системы.

* Термостатическое управление — температура регулируется с помощью термостатической головки с резьбой M30×1,5.

* Широкий диапазон настройки — температура регулируемого теплоносителя может задаваться в пределах от +20 до +60 °C.

* Компактное исполнение — узел рассчитан на установку циркуляционного насоса с монтажной длиной 130 мм.

* Работа под давлением до 6 бар — позволяет использовать узел в различных отопительных системах.

* Производительность до 20 кВт при указанных производителем условиях расчета.

Принцип работы

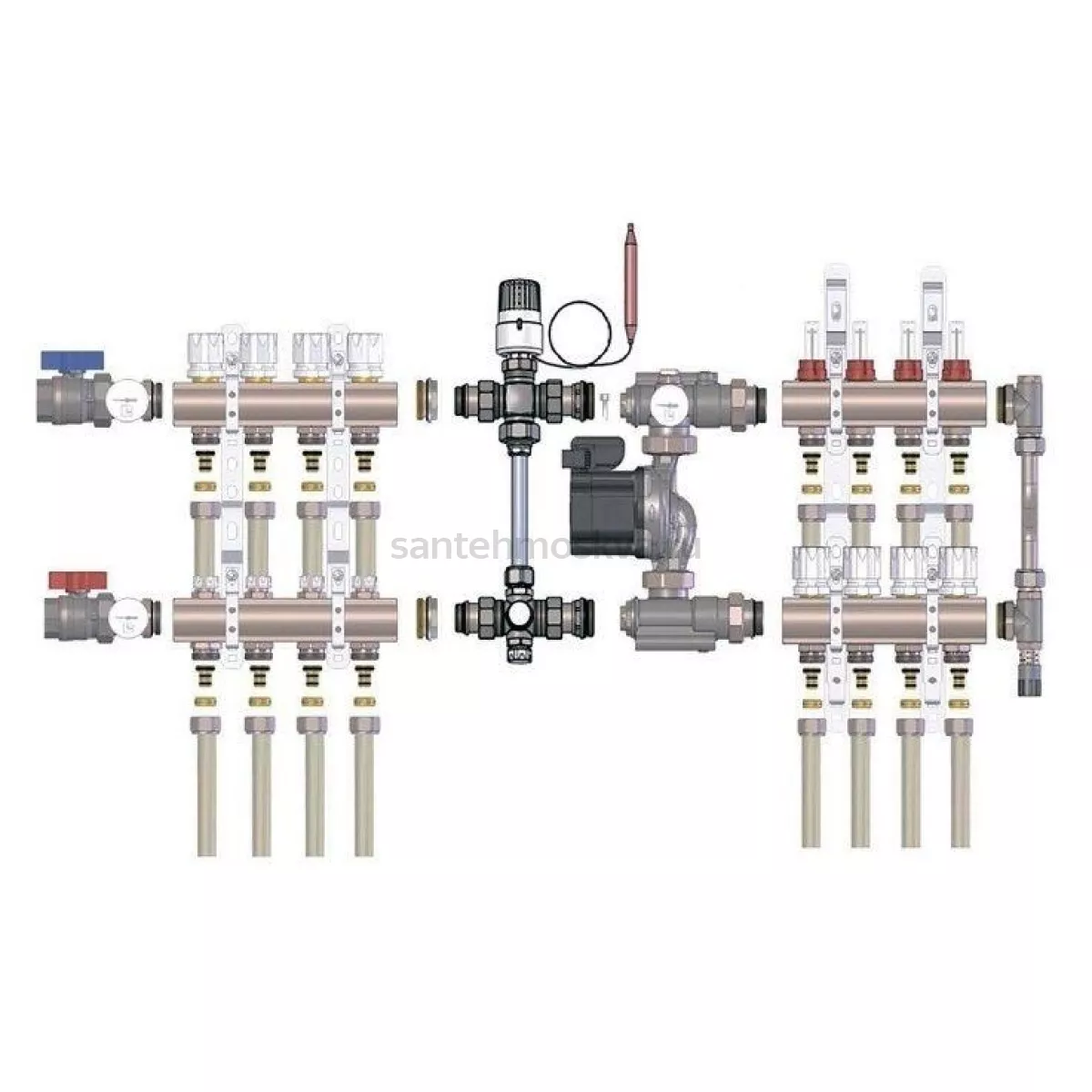

Zeissler JH-1039 устанавливается на отдельном отопительном контуре и обеспечивает смешивание двух потоков теплоносителя. Горячая жидкость поступает от котла, а охлажденный теплоноситель возвращается из отопительного контура по обратной линии.

Термостатический механизм регулирует степень подмешивания обратного теплоносителя, благодаря чему температура теплоносителя на выходе поддерживается в заданном диапазоне. Для обеспечения циркуляции используется отдельный насос, который устанавливается непосредственно в узел и не входит в стандартную комплектацию.

Такое решение позволяет формировать отдельный температурный контур, например для систем, где требуется более низкая температура подачи по сравнению с температурой теплоносителя от котла.

Технические характеристики

Параметр Значение

Модель JH-1039

Бренд Zeissler

Тип Насосно-смесительный узел

Максимальная температура подачи менее 80 °C

Максимальное рабочее давление 6 бар

Максимальный перепад давления ΔP 1 бар

Максимальная тепловая мощность 20 кВт

Условия определения мощности Δt = 10 °C, скорость 1 м/с

Диапазон настройки температуры +20…+60 °C

Присоединение к системе отопления 1”

Присоединение насоса 1½”

Маркировка насоса 25

Монтажная длина насоса 130 мм

Длина капиллярной трубки 2 м

Резьба термостатической головки M30×1,5

Kvs 2,1 м³/ч

Циркуляционный насос не входит в комплект

Область применения

Насосно-смесительный узел Zeissler JH-1039 применяется в системах отопления, где необходимо создать отдельный циркуляционный контур с регулируемой температурой подачи. Смесительная схема особенно актуальна для контуров, работающих при более низкой температуре, чем основной контур котла.

Узел может использоваться при организации отдельных отопительных контуров в частных домах, коттеджах и других объектах с водяными системами отопления. Конкретная область применения определяется проектом системы, требуемой тепловой мощностью и параметрами выбранного циркуляционного насоса.

Комплектация и установка

Zeissler JH-1039 поставляется без циркуляционного насоса. Насос подбирается отдельно с учетом необходимого расхода теплоносителя и гидравлического сопротивления конкретного отопительного контура. Для подключения предусмотрено насосное присоединение 1½” с монтажной длиной 130 мм.

Термостатическая головка с резьбой M30×1,5 и капиллярной трубкой длиной 2 м обеспечивает удобную регулировку температуры теплоносителя в заданном диапазоне.

Zeissler JH-1039 — функциональный насосно-смесительный узел для создания автономного отопительного контура с регулировкой температуры теплоносителя. Конструкция объединяет смесительный механизм и возможность установки отдельного циркуляционного насоса, обеспечивая гибкость при проектировании и настройке системы отопления.

Характеристики - Насосно смесительный узел Zeissler JH-1039 (без насоса)

Технические характеристики

Максимальная рабочая температура вторичного контура, °С	90
Направление	Для квартиры, Для дома
Применение	Теплый пол
Производитель	Tim
Тип товара	Насосно-смесительный узел
Максимальное рабочее давление, бар	10
Межосевое расстояние, мм	210
Размер подключения	1"
Тип присоединения	Резьбовое
Материал	латунь
Резьба	Наружная
Артикул	JH-1039
