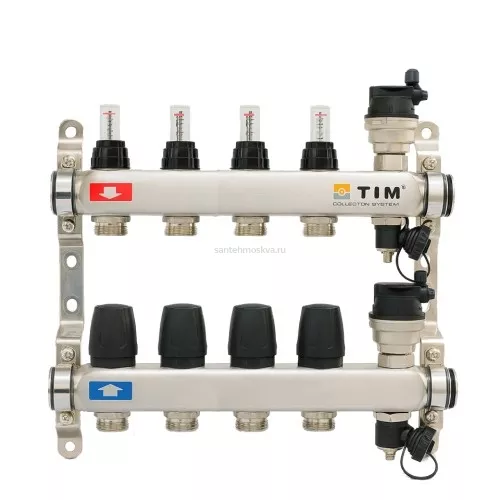

Коллектор Tim из нержавеющей стали на 4 контура с расходомерами KCS5004

Коллектор TIM KCS5004 из нержавеющей стали с расходомерами предназначен для распределения и регулирования теплоносителя в системах водяного отопления, прежде всего в системах теплого пола. Модель рассчитана на подключение четырех отдельных отопительных контуров, каждый из которых можно независимо регулировать по расходу теплоносителя.

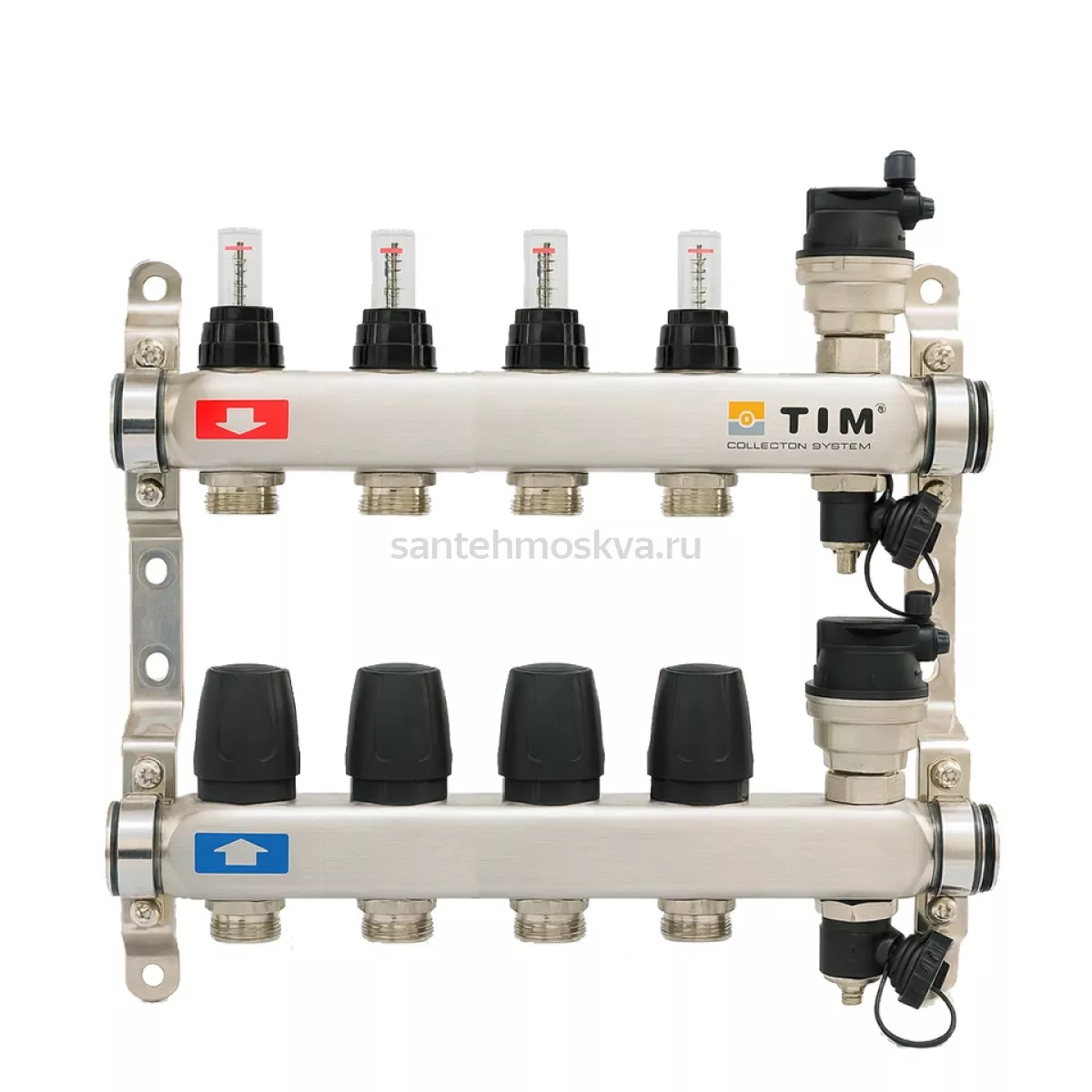

Коллекторная группа состоит из подающего и обратного коллекторов. На подающей части установлены четыре расходомера, или ротаметра. Они позволяют визуально контролировать и регулировать количество теплоносителя, проходящего через каждый отопительный контур. Это необходимо для гидравлической балансировки системы и равномерного прогрева всех участков теплого пола.

Корпус коллектора выполнен из нержавеющей стали AISI 304. Материал отличается хорошей устойчивостью к коррозии и подходит для длительной эксплуатации в отопительных системах.

Основное подключение коллектора имеет размер 1 дюйм, а подключения отдельных отопительных контуров выполнены размером 3/4 дюйма с соединением Евроконус. Межосевое расстояние между выходами составляет 50 мм.

На обратном коллекторе расположены регулирующие клапаны. При необходимости на них можно установить электротермические сервоприводы. Это позволяет подключить коллектор к комнатным термостатам и автоматически регулировать работу отдельных контуров в зависимости от температуры в помещениях.

Расходомеры позволяют точно настроить поток теплоносителя через каждую петлю. Это особенно важно, когда контуры имеют разную длину. Более короткий контур обычно имеет меньшее гидравлическое сопротивление, поэтому без балансировки через него может проходить слишком большой поток воды. Регулировка расходомеров позволяет распределить теплоноситель между контурами более равномерно.

Коллектор TIM KCS5004 может применяться в системах водяного теплого пола, радиаторного отопления и других отопительных системах, где необходимо распределять теплоноситель между несколькими независимыми контурами.

В качестве рабочей среды могут использоваться вода и незамерзающие гликолевые смеси. Для данной модели заявлено рабочее давление до 6 бар и рабочая температура до 70 °C. Расходомеры имеют диапазон регулировки примерно от 0,5 до 5 л/мин.

В зависимости от конкретной комплектации коллекторная группа может включать подающий и обратный коллекторы, расходомеры, регулирующие клапаны, крепежные кронштейны, заглушки и другие элементы. В некоторых комплектациях могут дополнительно присутствовать автоматические воздухоотводчики, сливные краны, шаровые краны и термометры. Поэтому состав комплекта необходимо проверять по конкретному исполнению товара.

Основные характеристики TIM KCS5004: производитель TIM, модель KCS5004, материал корпуса — нержавеющая сталь AISI 304, количество отопительных контуров — 4, основной размер подключения — 1 дюйм, подключение контуров — 3/4 дюйма, соединение контуров — Евроконус, межосевое расстояние — 50 мм, количество расходомеров — 4, диапазон регулировки расходомеров — примерно 0,5–5 л/мин, максимальное рабочее давление — до 6 бар, рабочая температура — до 70 °C.

Главными преимуществами коллектора являются прочный корпус из нержавеющей стали, возможность подключения четырех отопительных контуров, наличие индивидуальных расходомеров, возможность регулировки потока теплоносителя и удобное подключение труб через Евроконус.

Коллектор TIM KCS5004 подходит для организации четырехконтурной системы теплого пола. Он позволяет распределять теплоноситель между петлями, контролировать расход через каждый контур и выполнять гидравлическую балансировку системы.

Правильная настройка коллектора позволяет добиться более равномерного прогрева помещений, снизить вероятность перегрева отдельных участков и обеспечить эффективную работу всей системы отопления.
