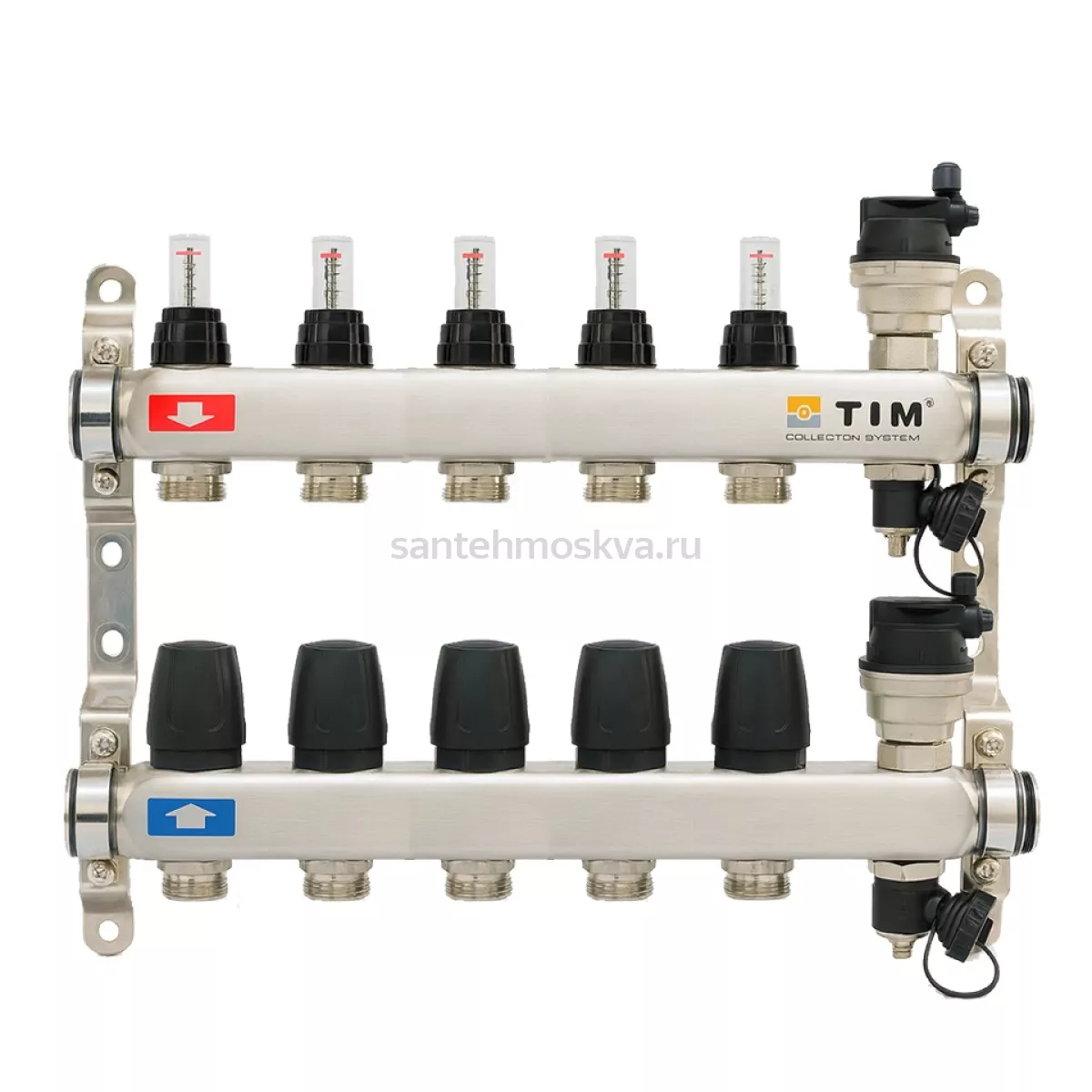

Коллектор Tim из нержавеющей стали на 5 контура с расходомерами KCS5005

Коллектор TIM KCS5005 из нержавеющей стали с расходомерами предназначен для распределения и регулирования теплоносителя в системах водяного отопления, в первую очередь в системах теплого пола. Модель рассчитана на подключение пяти отдельных отопительных контуров, каждый из которых можно независимо регулировать по расходу теплоносителя.

Коллекторная группа состоит из подающего и обратного коллекторов. На подающей части установлены расходомеры, которые позволяют контролировать и регулировать поток теплоносителя через каждый из пяти контуров. Это дает возможность выполнить гидравлическую балансировку системы и обеспечить равномерный прогрев всех участков теплого пола.

Корпус коллектора выполнен из нержавеющей стали, что обеспечивает устойчивость к коррозии и длительный срок эксплуатации. Коллектор предназначен для систем отопления с принудительной циркуляцией теплоносителя.

Основное подключение коллектора имеет размер 1 дюйм. Подключения отдельных отопительных контуров выполнены размером 3/4 дюйма и рассчитаны на соединение типа Евроконус. Межосевое расстояние между выходами составляет 50 мм.

Расходомеры позволяют визуально контролировать расход теплоносителя через каждую петлю и выполнять его регулировку. Это особенно важно для контуров разной длины. Если один контур имеет меньшее гидравлическое сопротивление, его можно отрегулировать таким образом, чтобы теплоноситель распределялся между всеми петлями более равномерно.

На обратной части коллектора расположены регулирующие клапаны. В зависимости от комплектации и задачи системы на них могут устанавливаться термоэлектрические сервоприводы. Сервоприводы позволяют подключить отдельные контуры к комнатным термостатам и автоматически регулировать температуру в помещениях.

Коллектор TIM KCS5005 подходит для водяного теплого пола, радиаторного отопления и других систем, где необходимо распределить теплоноситель между пятью независимыми контурами.

В качестве рабочей среды могут использоваться вода и незамерзающие растворы на основе гликолей. Для стандартного исполнения KCS5005 указываются максимальное рабочее давление до 6 бар и максимальная рабочая температура до 70 °C. Расходомеры имеют диапазон регулировки примерно от 0,5 до 5 л/мин.

В зависимости от конкретной комплектации в состав коллектора могут входить подающий коллектор с расходомерами, обратный коллектор с регулирующими или отсечными клапанами, автоматические воздухоотводчики, сливные краны и регулируемые кронштейны для настенного монтажа. Некоторые варианты поставляются без вводных шаровых кранов, поэтому комплектацию необходимо проверять при покупке конкретного исполнения.

Основные характеристики TIM KCS5005: производитель TIM, модель KCS5005, материал корпуса — нержавеющая сталь, количество отопительных контуров — 5, основной размер подключения — 1 дюйм, подключения контуров — 3/4 дюйма, соединение контуров — Евроконус, межосевое расстояние между выходами — 50 мм, количество контуров — 5, максимальное рабочее давление — до 6 бар, максимальная рабочая температура — до 70 °C, диапазон расходомеров — примерно 0,5–5 л/мин.

Главными преимуществами коллектора являются прочный корпус из нержавеющей стали, возможность подключения пяти независимых контуров, наличие расходомеров, индивидуальная регулировка потока теплоносителя, возможность гидравлической балансировки и удобное подключение труб через Евроконус.

TIM KCS5005 является практичным решением для пятиконтурной системы теплого пола. Он позволяет распределить теплоноситель между пятью петлями, контролировать расход каждого контура и настроить систему таким образом, чтобы помещения прогревались равномерно и эффективно.
