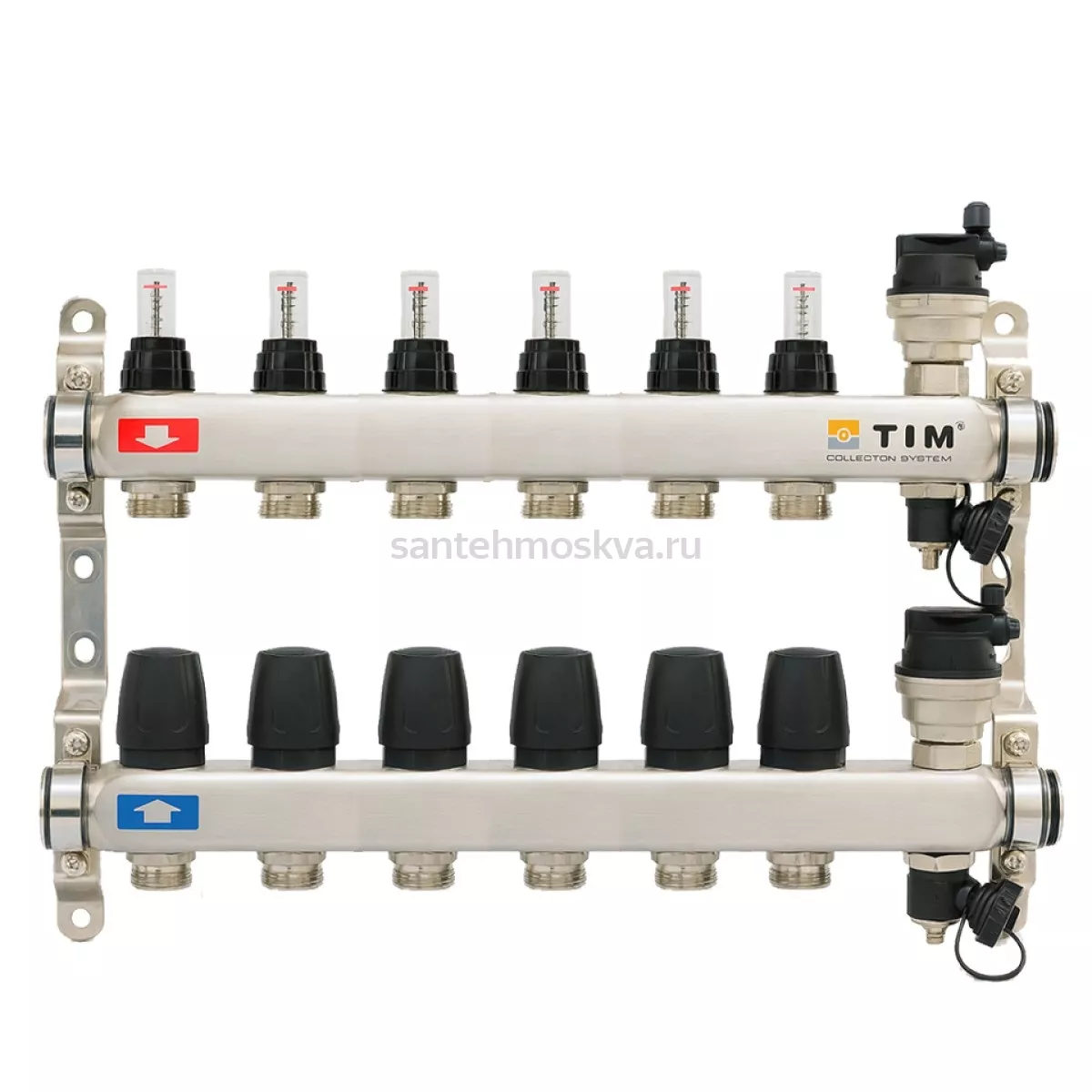

Коллектор Tim из нержавеющей стали на 6 контура с расходомерами KCS5006

Коллектор TIM KCS5006 из нержавеющей стали с расходомерами предназначен для распределения и регулирования теплоносителя в системах водяного отопления, прежде всего в системах теплого пола. Модель рассчитана на подключение шести отдельных отопительных контуров, каждый из которых можно независимо регулировать по расходу теплоносителя.

Коллекторная группа состоит из подающего и обратного коллекторов. На подающей части установлены шесть расходомеров, которые позволяют контролировать и регулировать поток теплоносителя через каждый отопительный контур. Это дает возможность выполнить гидравлическую балансировку системы и обеспечить равномерный прогрев всех участков теплого пола.

Корпус коллектора выполнен из нержавеющей стали, устойчивой к коррозии и рассчитанной на длительную эксплуатацию в отопительных системах. Коллектор предназначен для систем с принудительной циркуляцией теплоносителя.

Основное подключение коллектора имеет размер 1 дюйм. Подключения отдельных отопительных контуров выполнены размером 3/4 дюйма и рассчитаны на соединение типа Евроконус. Межосевое расстояние между выходами составляет 50 мм.

Расходомеры позволяют визуально контролировать расход теплоносителя через каждую петлю и выполнять его регулировку. Это особенно важно при использовании контуров различной длины. Благодаря балансировке можно правильно распределить теплоноситель между всеми шестью петлями и избежать ситуации, когда одни участки пола перегреваются, а другие остаются недостаточно прогретыми.

На обратной части коллектора расположены регулирующие клапаны. При необходимости на них могут устанавливаться термоэлектрические сервоприводы. С их помощью отдельные отопительные контуры можно подключить к комнатным термостатам и организовать автоматическое регулирование температуры в разных помещениях.

TIM KCS5006 подходит для систем водяного теплого пола, радиаторного отопления и других отопительных систем, где необходимо распределить теплоноситель между шестью независимыми контурами.

В качестве рабочей среды могут использоваться вода и незамерзающие гликолевые теплоносители. Для данного типа коллектора рабочее давление может составлять до 6 бар, а максимальная рабочая температура — до 70 °C. Диапазон регулировки расходомеров обычно составляет примерно от 0,5 до 5 л/мин.

В зависимости от конкретной комплектации в состав коллектора могут входить подающий коллектор с расходомерами, обратный коллектор с регулирующими клапанами, автоматические воздухоотводчики, сливные краны, заглушки и крепежные кронштейны. Дополнительная арматура, например шаровые краны, может поставляться отдельно или входить в определенный комплект.

Основные характеристики TIM KCS5006: производитель TIM, модель KCS5006, материал корпуса — нержавеющая сталь, количество отопительных контуров — 6, основной размер подключения — 1 дюйм, подключения контуров — 3/4 дюйма, соединение контуров — Евроконус, межосевое расстояние между выходами — 50 мм, количество расходомеров — 6, диапазон регулировки расходомеров — примерно 0,5–5 л/мин, максимальное рабочее давление — до 6 бар, максимальная рабочая температура — до 70 °C.

Главными преимуществами коллектора являются прочный корпус из нержавеющей стали, возможность подключения шести независимых контуров, наличие индивидуальных расходомеров, регулировка потока теплоносителя, возможность гидравлической балансировки и удобное подключение труб через Евроконус.

TIM KCS5006 является практичным решением для шестиконтурной системы теплого пола. Он позволяет распределять теплоноситель между шестью петлями, контролировать расход каждого контура и настраивать систему для равномерного и эффективного прогрева помещений.
