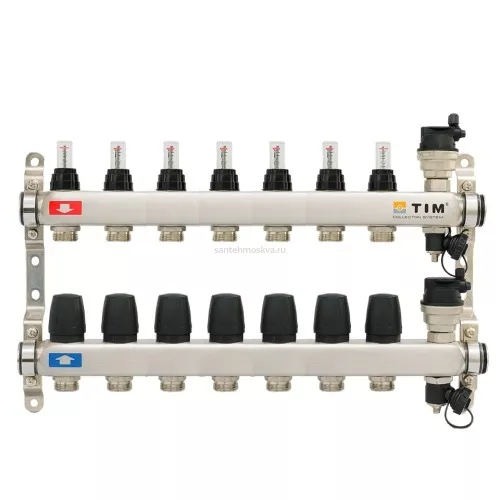

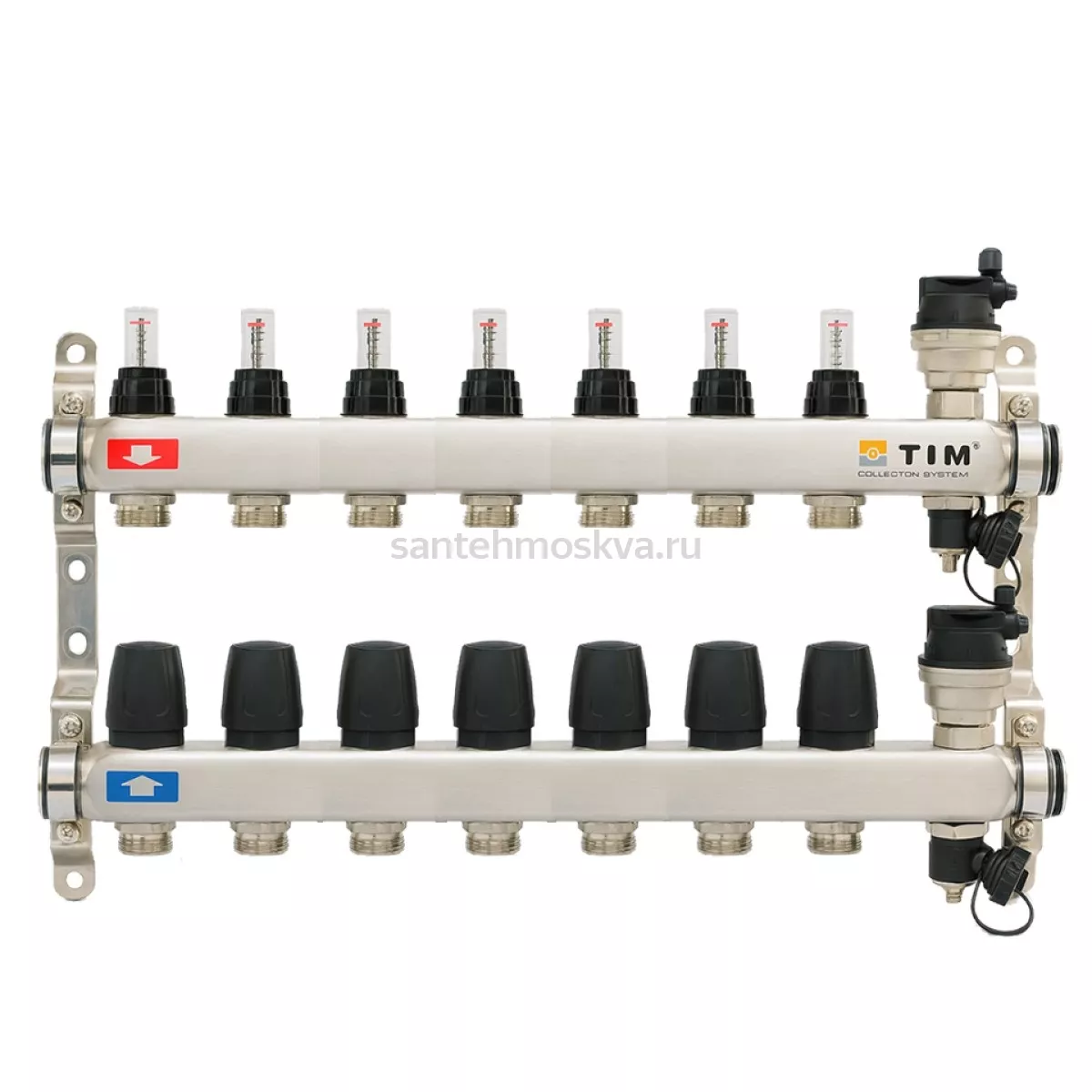

Коллектор Tim из нержавеющей стали на 7 контура с расходомерами KCS5007

Коллектор TIM KCS5007 из нержавеющей стали с расходомерами предназначен для распределения и регулирования теплоносителя в системах водяного отопления, прежде всего в системах теплого пола. Модель рассчитана на подключение семи отдельных отопительных контуров, каждый из которых можно независимо регулировать по расходу теплоносителя.

Коллекторная группа состоит из подающего и обратного коллекторов. На подающей части установлены семь расходомеров, которые позволяют визуально контролировать и регулировать поток теплоносителя через каждый контур. Это дает возможность выполнить гидравлическую балансировку системы и обеспечить более равномерный прогрев помещений.

Корпус коллектора выполнен из нержавеющей стали AISI 304. Такой материал устойчив к коррозии и подходит для продолжительной эксплуатации в отопительных системах. Коллектор предназначен для систем с принудительной циркуляцией теплоносителя.

Основное подключение коллектора имеет размер 1 дюйм с внутренней резьбой. Подключения отдельных отопительных контуров выполнены размером 3/4 дюйма с наружной резьбой под соединение Евроконус. Межосевое расстояние между контурами составляет 50 мм.

Расходомеры позволяют контролировать количество теплоносителя, проходящего через каждую петлю, и выполнять регулировку расхода. Это особенно важно, если отопительные контуры имеют разную длину. Правильная балансировка помогает распределить теплоноситель между всеми семью контурами и избежать неравномерного нагрева пола.

На обратном коллекторе расположены регулирующие клапаны. На них предусмотрена возможность установки электротермических сервоприводов с подключением M30×1,5. Сервоприводы позволяют автоматизировать управление отдельными отопительными контурами с помощью комнатных термостатов.

TIM KCS5007 подходит для систем водяного теплого пола, радиаторного отопления и других систем, в которых требуется распределение теплоносителя между несколькими независимыми контурами. В качестве рабочей среды могут использоваться вода и незамерзающие гликолевые смеси.

Для модели KCS5007 указываются рабочее давление до 6 бар и рабочая температура до 70 °C. Расходомеры позволяют регулировать расход теплоносителя в каждом контуре, обычно в диапазоне до 5 л/мин.

В комплект коллектора могут входить подающий коллектор с расходомерами, обратный коллектор с регулирующими или отсечными клапанами, дренажные элементы, автоматические воздухоотводчики, заглушки и регулируемые кронштейны для монтажа. Точная комплектация зависит от конкретного исполнения и поставщика.

Основные характеристики TIM KCS5007: производитель TIM, модель KCS5007, материал корпуса — нержавеющая сталь AISI 304, количество отопительных контуров — 7, основной размер подключения — 1 дюйм, подключения контуров — 3/4 дюйма, соединение контуров — Евроконус, межосевое расстояние — 50 мм, количество расходомеров — 7, максимальное рабочее давление — 6 бар, максимальная рабочая температура — 70 °C, возможность установки сервоприводов — M30×1,5.

Главными преимуществами коллектора являются прочный корпус из нержавеющей стали, семь независимых отопительных контуров, наличие индивидуальных расходомеров, возможность регулировки потока теплоносителя, гидравлическая балансировка системы и возможность автоматизации контуров с помощью сервоприводов.

TIM KCS5007 является практичным решением для семиконтурной системы теплого пола. Он позволяет распределять теплоноситель между семью петлями, контролировать расход каждого контура и настроить отопительную систему для равномерного и эффективного прогрева помещений.
