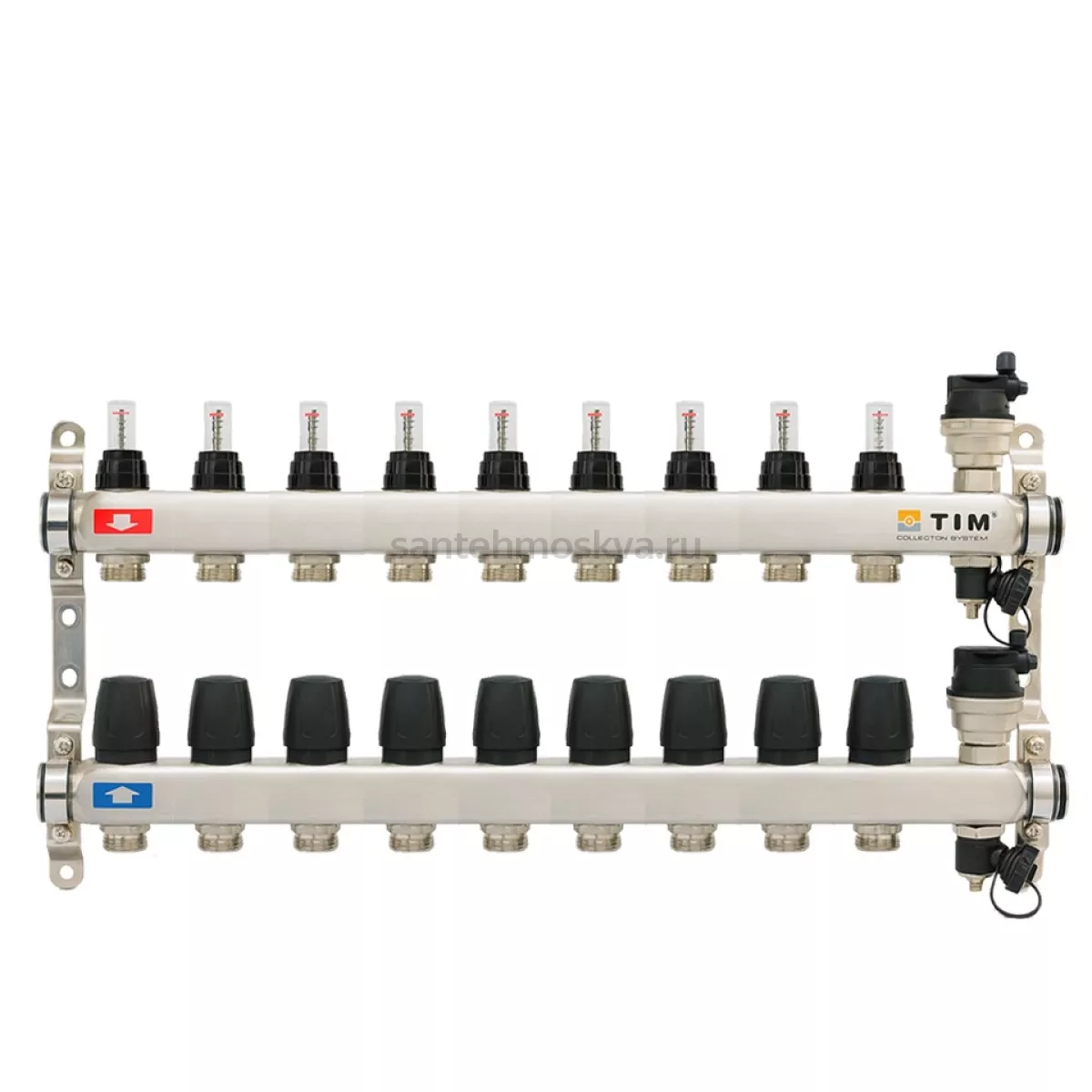

Коллектор Tim из нержавеющей стали на 9 контура с расходомерами KCS5009

Коллектор TIM KCS5009 из нержавеющей стали с расходомерами предназначен для распределения и регулирования теплоносителя в системах водяного отопления, прежде всего в системах водяного теплого пола. Модель рассчитана на подключение девяти отдельных отопительных контуров, каждый из которых можно независимо регулировать по расходу теплоносителя.

Коллекторная группа состоит из подающего и обратного коллекторов. На подающей части установлены девять расходомеров с диапазоном регулировки примерно от 0,5 до 5 л/мин. Они позволяют визуально контролировать и настраивать поток теплоносителя через каждый контур. Благодаря этому можно выполнить гидравлическую балансировку системы и обеспечить равномерный прогрев всех помещений.

Расходомеры особенно важны в системах теплого пола, где петли могут иметь различную длину и гидравлическое сопротивление. С помощью регулировки можно уменьшить расход через короткие контуры и обеспечить достаточную циркуляцию через более длинные петли.

Корпус коллектора выполнен из нержавеющей стали AISI 304L. Материал устойчив к коррозии и подходит для продолжительной эксплуатации в отопительных системах.

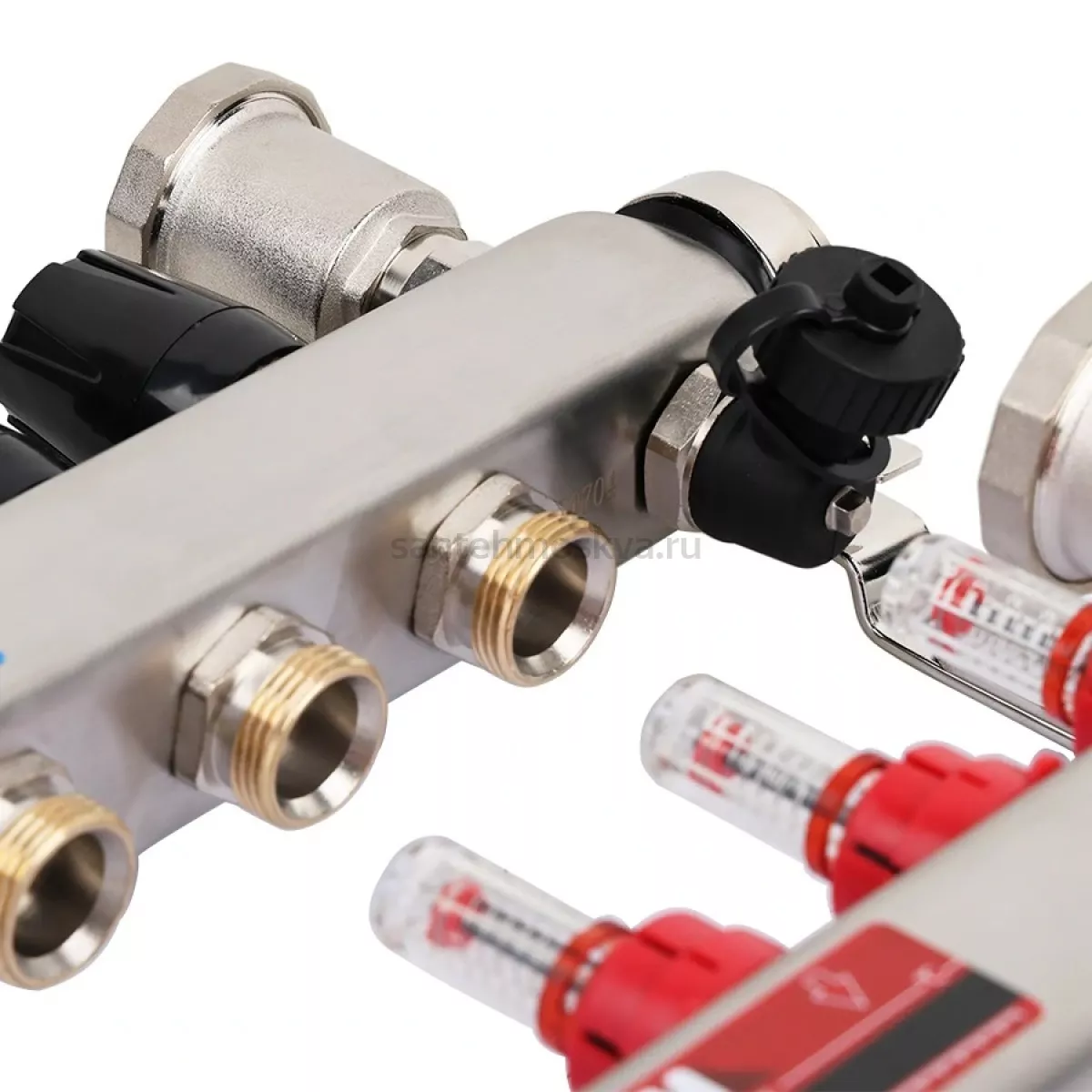

Основное подключение коллектора имеет размер 1 дюйм с внутренней резьбой. Подключения отдельных отопительных контуров выполнены размером 3/4 дюйма с соединением Евроконус. Межосевое расстояние между выходами составляет 50 мм.

На обратном коллекторе установлены термостатические клапаны. При необходимости на них можно установить электротермические сервоприводы с резьбой M30×1,5. Сервоприводы позволяют подключить отдельные контуры к комнатным термостатам и автоматически регулировать температуру в разных помещениях.

TIM KCS5009 предназначен для систем с принудительной циркуляцией теплоносителя. В качестве рабочей среды могут использоваться вода и незамерзающие гликолевые смеси. Для антифризов на основе этиленгликоля указывается допустимое содержание до 30%.

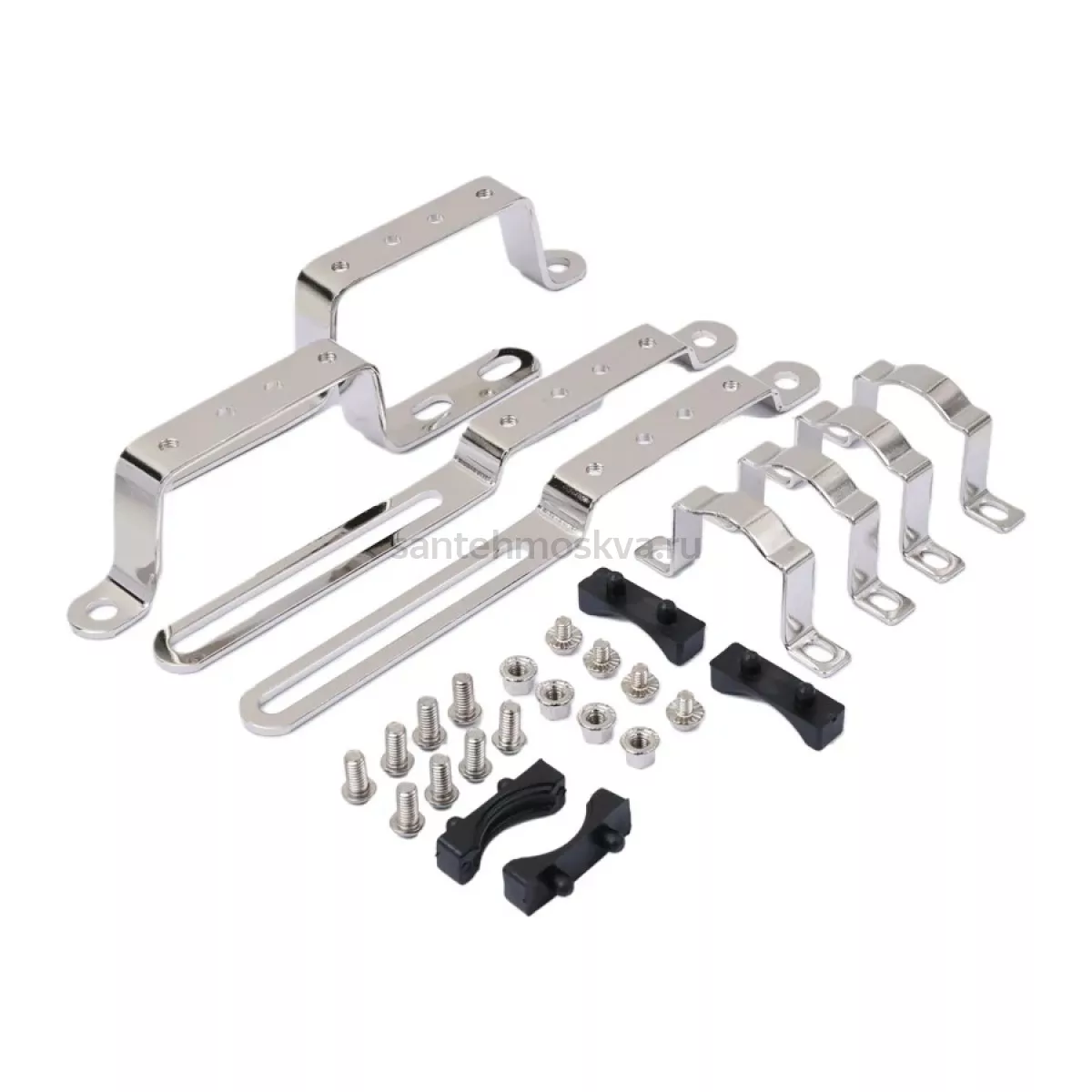

В стандартную комплектацию входят подающий коллектор с девятью встроенными расходомерами, обратный коллектор с термостатическими клапанами, автоматические воздухоотводчики, сливные краны, два регулируемых металлических кронштейна, заглушки и крепежные элементы. Конкретную комплектацию следует проверять по паспорту поставляемого изделия.

Основные характеристики TIM KCS5009: производитель TIM, модель KCS5009, материал корпуса — нержавеющая сталь AISI 304L, количество отопительных контуров — 9, основной размер подключения — 1 дюйм, подключения контуров — 3/4 дюйма, тип подключения контуров — Евроконус, межосевое расстояние — 50 мм, количество расходомеров — 9, диапазон регулировки расходомеров — 0,5–5 л/мин, максимальное рабочее давление — 6 бар, максимальная рабочая температура теплоносителя — 70 °C.

Коллектор также имеет возможность блокировки отдельных контуров и регулировки их пропускной способности. Небольшие потери давления и возможность точной настройки расхода позволяют использовать его для эффективного распределения теплоносителя между несколькими отопительными петлями.

TIM KCS5009 является практичным решением для девятиконтурной системы теплого пола. Он позволяет подключить девять независимых петель, отдельно контролировать расход теплоносителя через каждую из них и выполнить гидравлическую балансировку всей системы. Такая конструкция помогает добиться равномерного прогрева помещений и стабильной работы отопления.
